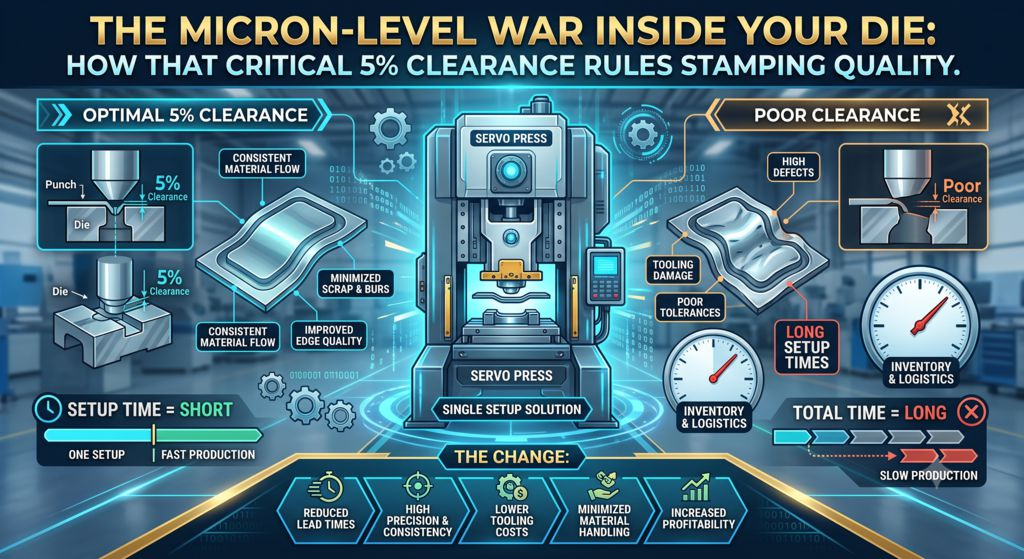

Война на микроуровне внутри вашей штамповки: как критически важный 5% зазор определяет качество штамповки
Если вы зайдёте на предприятие по штамповке листового металла и возьмёте в руки свежевыбитый стальной кронштейн, внимательно посмотрите на край, где было пробито отверстие.
На первый взгляд, это просто чистое отверстие. Но под увеличительным стеклом этот срезанный край раскрывает захватывающую историю, написанную четырьмя различными слоями: гладкий закруглённый верхний край, зеркально блестящая прямая полоса, шероховатая матовая зона и крошечный острый выступ, выступающий в самом низу.
В мире инструментального производства этот срезанный край известен как штамповочное поперечное сечение, и это главный показатель качества вашей штамповочной операции.
Гладкое и без заусенцев или рваное и потрескавшееся поперечное сечение — всё это результат невидимой битвы, разворачивающейся в долях миллиметра — параметра, известного как зазор штамповки. В частности, речь идёт о критически важном зазоре в 5% между режущим пуансоном и отверстием матрицы.
Давайте в доступной и понятной форме погрузимся в микромир зазора матрицы, разберёмся, почему этот небольшой зазор определяет судьбу ваших штампованных деталей и как выиграть битву за качество кромок.
Что такое зазор между пуансоном и матрицей? (Аналогия с ножницами)
Чтобы понять, что такое зазор между пуансоном и матрицей, представьте себе обычные бытовые ножницы для бумаги.
Когда ножницы новые, два лезвия скользят друг относительно друга, слегка соприкасаясь, практически без зазора между ними. Они чисто разрезают лист бумаги.
Теперь представьте, что центральный винт на этих ножницах ослаб. Лезвия слегка раздвигаются. Когда вы попытаетесь разрезать бумагу сейчас, она не разрезается — она гнется, затягивается в зазор и рвется, превращаясь в рваную, неаккуратную массу.
В штамповке металла зазор между пуансоном и матрицей — это крошечный зазор или пространство между пуансоном (верхним инструментом, который давит вниз) и матрицей (нижней стальной пластиной, которая поддерживает заготовку).
Поскольку листовой металл намного толще и прочнее бумаги, пуансон и матрица никогда не проектируются так, чтобы плотно соприкасаться или прилегать друг к другу. Между ними должен быть небольшой зазор, чтобы металл мог чисто разрезаться. Как правило, этот зазор рассчитывается как небольшой процент — часто около 5–10% от общей толщины листового металла с каждой стороны.
Анатомия штампованной кромки: 4 зоны
Когда сплошной пуансон ударяет по листу металла, материал претерпевает резкую четырехступенчатую трансформацию за доли секунды. Если зазор установлен правильно, на поперечном сечении после штамповки будут видны четыре красивые, сбалансированные зоны:
[ Верхний пуансон ]
v
+——————+ <— 1. Зона закругления (гладкая закругленная кривая)
| | <— 2. Зона полировки (зеркально-блестящая прямая полоса)
| Листовой металл |
| | <— 3. Зона излома (шероховатая матовая текстура)
+——————+ <— 4. Зона заусенцев (небольшой выступ на выходе снизу)
^
|
[Нижняя матрица]
Зона перегиба: Когда пуансон ударяет по металлу, лист слегка изгибается вниз, прежде чем начать резку, создавая гладкий, закругленный верхний край.
Полировка: Острый край пуансона врезается в металл, сжимая и срезая его о матрицу. В результате образуется зеркально блестящая, прямая полоса, которая выглядит так, будто она была прецизионно отшлифована.
Зона разрушения: По мере того, как пуансон вдавливается глубже, напряжение преодолевает прочность металла. Микроскопические трещины образуются одновременно от верхнего края пуансона и нижнего края матрицы. Трещины сходятся посередине, чисто отламывая остатки металла и оставляя шероховатую матовую поверхность.
Заусенец: Крошечный, острый выступ, остающийся в самом низу, где металл окончательно отделился. В идеальном мире этот выступ должен быть почти невидимым.
Война крайностей: слишком маленький против слишком маленького
Правильная настройка зазора — это тонкий баланс. Отклонение всего на несколько микрон в любом направлении может привести к кошмару на вашей производственной линии.
Сценарий А: Слишком маленький зазор (менее 5%)
Если вы попытаетесь сделать зазор слишком маленьким, думая, что «чем меньше, тем точнее», вы создадите явление, называемое вторичным сдвигом.
Поскольку пуансон и матрица расположены слишком близко, микроскопическая трещина, начинающаяся от верхнего края пуансона, не совпадает с трещиной, идущей от нижнего края матрицы. Они разминулись!
По мере движения пуансона он вынужден прорезать твердый металл второй раз, чтобы вытолкнуть деталь. Это оставляет некрасивую двойную полосу полировки, создает огромное трение, генерирует сильный нагрев и удваивает нагрузку на ваш пресс. Ваш инструмент изнашивается с молниеносной скоростью, а пуансоны часто ломаются под давлением.
Сценарий B: Слишком большой зазор (более 10–15%)
Если зазор между пуансоном и матрицей слишком велик, металл не срезается — он растягивается и втягивается в зазор, подобно тому, как бумага режется неплотно прилегающими ножницами.
Зона перегиба становится огромной, блестящая полоса полировки исчезает, и в нижней части детали образуется массивный, острый как бритва заусенец. Этот острый заусенец может порезать рабочих сборочного цеха, помешать сопрягаемым деталям плотно прилегать друг к другу или отломиться позже внутри двигателя или электронного узла, вызывая катастрофические отказы в полевых условиях.
Как выиграть войну на микроуровне в вашем цехе
Как опытные инструментальщики и инженеры-штамповщики контролируют этот микроскопический зазор, чтобы каждый раз получать идеальные детали?
Зазор, зависящий от материала: Единого «золотого правила» для зазора не существует. Мягкий алюминий требует более малого зазора, в то время как твердая высокопрочная автомобильная сталь требует большего зазора, чтобы позволить трещинам распространяться естественным образом. Инженеры регулируют зазор в зависимости от удельной прочности материала на растяжение и его пластичности.
Точная центровка штампа (направляющие штифты и втулки): В CAD-модели штампа может быть идеально рассчитан зазор в 5%, но если верхняя часть штампа смещается на несколько микрон относительно нижней части во время штамповки, одна сторона отверстия будет иметь зазор 0% (сбой инструмента), а другая — 15% (огромные заусенцы).
Сверхточные направляющие на шарикоподшипниках обеспечивают равномерный зазор на 360 градусов вокруг пуансона.
Регулярное техническое обслуживание инструмента: По мере того, как пуансоны затачиваются тысячи раз о металлические листы, их острые как бритва углы постепенно изнашиваются и закругляются. Затупившийся пуансон фактически действует как инструмент с большим зазором, увеличивая образование заусенцев. Поддержание остроты режущих кромок обеспечивает правильное функционирование зоны зазора.
Главный вывод: Малый зазор, огромный эффект
В мире высокоскоростной штамповки листового металла качество определяется не только размером пресса или маркой стали. Оно определяется невидимым 5% зазором в месте соприкосновения пуансона с металлом.
Понимая, как зазор матрицы формирует четыре зоны штампованной кромки, вы можете выявлять износ инструмента на ранней стадии, исключать затраты на ручную зачистку, продлевать срок службы матрицы и стабильно поставлять детали, соответствующие техническим требованиям с точностью до микрона.
