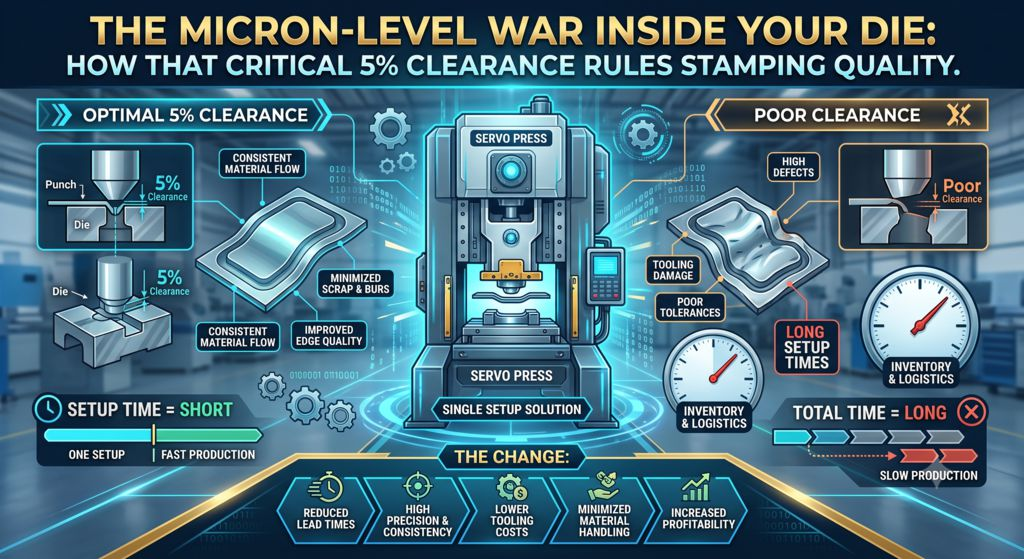

La guerre au micron près dans votre matrice : comment ces 5 % de jeu critiques déterminent la qualité de l’emboutissage
Si vous entrez dans un atelier d’emboutissage de tôle et que vous prenez une équerre en acier fraîchement emboutie, examinez attentivement le bord où le trou a été percé.
À première vue, il semble s’agir d’un simple trou net. Mais à la loupe, ce bord cisaillé révèle une histoire fascinante, composée de quatre couches distinctes : un bord supérieur lisse et arrondi, une bande droite et brillante comme un miroir, une zone rugueuse et dépolie, et une petite lèvre pointue qui dépasse tout en bas.
Dans le monde de l’outillage, ce bord cisaillé est appelé la section d’emboutissage, et c’est le véritable indicateur de la qualité de votre opération d’emboutissage.
Que cette section soit lisse et sans bavure ou irrégulière et fissurée est le résultat d’une bataille invisible qui se joue à quelques fractions de millimètre : un paramètre appelé jeu de matrice. Plus précisément, nous parlons de cet espace critique de 5 % entre le poinçon de découpe et l’ouverture de la matrice.
Plongeons ensemble, en langage clair et simple, dans le micromonde du jeu de matrice, découvrons pourquoi ce petit espace détermine le sort de vos pièces estampées et comment remporter la bataille pour la qualité des bords.
Qu’est-ce que le jeu de coupe ? (L’analogie des ciseaux)
Pour comprendre le jeu de coupe, imaginez utiliser une paire de ciseaux à papier.
Quand les ciseaux sont neufs, les deux lames glissent l’une contre l’autre, se frôlant presque sans espace. Elles coupent net une feuille de papier.
Imaginez maintenant que la vis centrale de ces ciseaux se desserre. Les lames s’écartent légèrement. Lorsque vous essayez alors de couper du papier, celui-ci ne se coupe plus : il se plie, est entraîné dans l’espace et se déchire en un amas informe.
En emboutissage, le jeu de coupe est le petit espace entre le poinçon (l’outil supérieur qui appuie) et la matrice (la plaque d’acier inférieure qui supporte la matière première).
Comme la tôle est beaucoup plus épaisse et résistante que le papier, le poinçon et la matrice ne sont jamais conçus pour se toucher ou s’emboîter parfaitement. Un léger espace est nécessaire pour permettre une découpe nette du métal. Généralement, ce jeu est calculé en faible pourcentage, souvent de l’ordre de 5 % à 10 % de l’épaisseur totale de la tôle par côté.
Anatomie d’un bord embouti : les 4 zones
Lorsqu’un poinçon s’abat sur une tôle, le matériau subit une transformation brutale en quatre étapes en une fraction de seconde. Si le jeu est correctement réglé, la section transversale cisaillée présentera quatre zones harmonieuses :
[ Poinçon supérieur]
|
v
+——————+ <– 1. Zone de retournement (courbe arrondie et lisse)
| | <– 2. Zone de brunissage (bande droite et brillante comme un miroir)
| Tôle |
| | <– 3. Zone de fracture (texture rugueuse et mate)
+——————+ <– 4. Zone de bavure (petit rebord à la sortie inférieure)
^
| [Matrice inférieure]
Zone de retournement : Lorsque le poinçon frappe le métal, la tôle se courbe légèrement vers le bas avant la découpe, créant un bord supérieur lisse et arrondi.
Bande de brunissage : Le tranchant du poinçon pénètre dans le métal, le comprimant et le cisaille contre la matrice. Il en résulte une bande droite et brillante comme un miroir, d’une précision remarquable.
Zone de rupture : À mesure que le poinçon s’enfonce, la contrainte dépasse la résistance du métal. Des microfissures se forment simultanément à partir du bord supérieur du poinçon et du bord inférieur de la matrice. Ces fissures se rejoignent au milieu, cassant net le reste du métal et laissant une surface rugueuse à l’aspect mat.
Bavure : Une petite bavure tranchante subsiste à l’endroit où le métal s’est finalement séparé. Idéalement, cette bavure devrait être quasiment invisible.
La guerre des extrêmes : Trop serré ou trop lâche
Trouver le bon jeu est un exercice d’équilibriste. Un écart de quelques microns seulement, dans un sens ou dans l’autre, peut engendrer des problèmes majeurs sur votre ligne de production.
Scénario A : Jeu trop faible (moins de 5 %)
Si vous réduisez excessivement le jeu en pensant que « plus serré signifie plus précis », vous créez un phénomène appelé cisaillement secondaire.
Comme le poinçon et la matrice sont trop proches, la fissure microscopique qui part du bord supérieur du poinçon ne s’aligne pas avec celle qui part du bord inférieur de la matrice. Elles se manquent !
Le poinçon continuant son mouvement, il est contraint de traverser le métal une seconde fois pour extraire la pièce. Cela laisse une vilaine double marque de brunissage, crée un frottement important, génère une chaleur intense et double la charge sur votre presse. Votre outil s’use à une vitesse fulgurante et les poinçons cassent souvent sous la pression.
Scénario B : Jeu excessif (supérieur à 10-15 %)
Si l’écart entre le poinçon et la matrice est trop important, le métal n’est pas cisaillé ; il est étiré et entraîné dans l’espace, comme lorsqu’on coupe du papier avec des ciseaux mal ajustés.
La zone de retournement devient énorme, la bande de brunissage brillante disparaît et une bavure massive et tranchante se forme à la base de la pièce. Cette bavure peut blesser les opérateurs, empêcher l’assemblage correct des pièces ou se casser ultérieurement dans un moteur ou un assemblage électronique, provoquant des défaillances catastrophiques.
Maîtriser le jeu au micron près dans votre atelier
Comment les maîtres outilleurs et les ingénieurs en emboutissage contrôlent-ils ce jeu microscopique pour garantir des pièces parfaites à chaque fois ?
Jeu spécifique au matériau : Il n’existe pas de règle absolue pour le jeu. L’aluminium tendre nécessite un jeu plus faible, tandis que l’acier automobile dur à haute résistance nécessite un jeu plus important pour permettre la propagation naturelle des fissures. Les ingénieurs ajustent le jeu en fonction de la résistance à la traction et de la ductilité spécifiques du matériau.
Alignement précis des matrices (goupilles et bagues de guidage) : Un jeu de matrices peut être parfaitement calculé à 5 % en CAO, mais si la partie supérieure de la matrice se déplace de quelques microns par rapport à la partie inférieure lors de l’emboutissage, un côté du trou aura un jeu de 0 % (collision de l’outil) tandis que l’autre côté aura un jeu de 15 % (bavures importantes).
Des piliers de guidage à roulement à billes ultra-précis garantissent un jeu uniforme sur 360° autour du poinçon.
Entretien régulier des outils : Les poinçons s’affûtent des milliers de fois sur des tôles, et leurs arêtes vives s’usent et s’arrondissent progressivement. Un poinçon émoussé se comporte comme un outil avec un jeu plus important, ce qui augmente les bavures. Le maintien d’arêtes de coupe affûtées permet à la zone de jeu de fonctionner correctement.
À retenir : Un faible jeu, un impact considérable
Dans le monde ultra-rapide de l’emboutissage de tôles, la qualité ne dépend pas uniquement de la taille de votre presse ou de la marque de votre acier. Tout se joue dans ce jeu invisible de 5 % à la jonction entre le poinçon et le métal.
En comprenant comment le jeu de la matrice influence les quatre zones de votre bord embouti, vous pouvez diagnostiquer l’usure de l’outil précocement, éliminer les coûts d’ébavurage manuel, prolonger la durée de vie de la matrice et produire systématiquement des pièces conformes aux spécifications, au micron près.
