Когда размер реза меньше размера зерна: разгадка «эффекта размера» в микрообработке
Если взять стандартный кусок стали и обработать его на полноразмерном фрезерном станке с ЧПУ, физика процесса кажется простой и интуитивно понятной. Вы задаете скорость и подачу, режущий инструмент действует как острый нож, а металлическая стружка плавно отслаивается, словно кусочки масла.
Теперь представьте, что вы уменьшили этот режущий инструмент до размеров, меньших, чем кончик человеческого волоса. Вы больше не удаляете куски металла, видимые невооруженным глазом; вы срезаете слои, измеряемые долями микрона.
Добро пожаловать в захватывающий мир микрообработки — сверхточного производственного процесса, используемого для создания микроскопических медицинских имплантатов, крошечных полупроводниковых форм и миниатюрных аэрокосмических датчиков.
На этом микроскопическом уровне происходит нечто поразительное. Удобные правила традиционной обработки полностью перестают действовать. Металл перестает вести себя как предсказуемое твердое тело; Вместо этого он начинает вести себя жестко, липко и неожиданно упрямо.
Почему? Потому что, когда толщина стружки становится меньше микроскопических металлических зерен внутри материала, вы попадаете в область эффекта размера. Давайте совершим дружелюбное, простое путешествие в эту крошечную область, чтобы увидеть, что происходит, когда толщина среза становится меньше самого зерна.
Секретная архитектура металла: зерна и границы
Чтобы понять, почему микрообработка так сложна, сначала нужно взглянуть на то, как на самом деле выглядит металл на микроскопическом уровне.
Когда мы держим в руках сплошной стальной стержень или алюминиевый блок, он выглядит совершенно гладким и однородным. Но если поместить этот металл под мощный микроскоп, вы обнаружите, что на самом деле он состоит из миллионов крошечных, взаимосвязанных кристаллических структур, называемых зернами.
Представьте себе кусок металла как стену из неровных булыжников, скрепленных прочным раствором:
Зерна: Отдельные кристаллические структуры, где все атомы выстроены в аккуратные, упорядоченные ряды.
Границы зерен: Линии, где два разных зерна сталкиваются друг с другом.

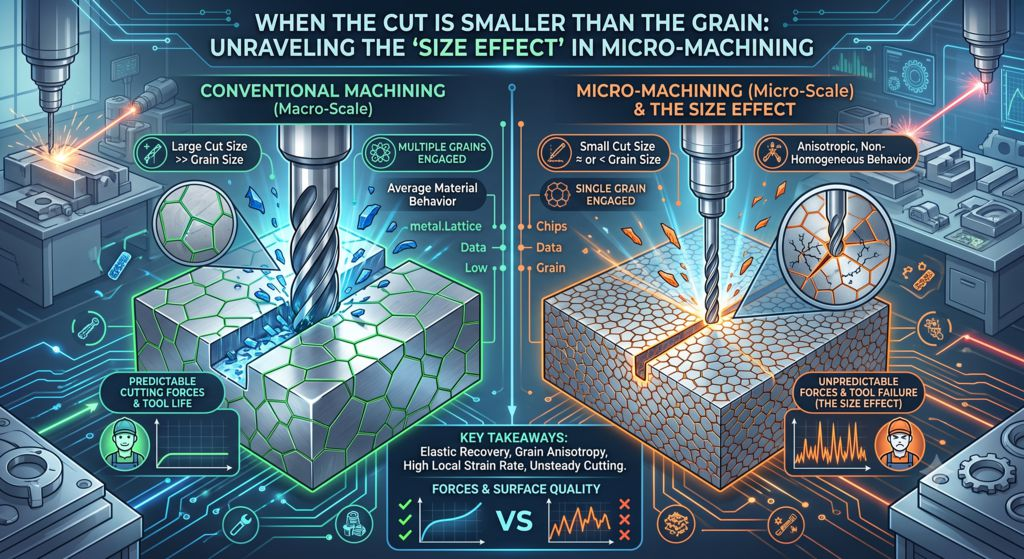

В обычной макрообработке режущий инструмент огромен по сравнению с этими зернами. Стандартная концевая фреза диаметром 6 мм за один проход прорезает миллионы зерен и границ зерен. Поскольку резка происходит одновременно по тысячам зерен металла, металл кажется однородным, предсказуемым и легко поддающимся резке.
Что происходит, когда вы режете внутри одного зерна?
Теперь уменьшите глубину резания настолько, что толщина удаляемого металла станет меньше размера одного зерна.
Внезапно ваш режущий инструмент перестанет прорезать огромную массу зерен. Он будет бороться с каждым отдельным зерном по отдельности.
Именно здесь проявляется «эффект размера», создающий три странных явления, которые застают многих токарей врасплох:
- Металл внезапно кажется «тверже» (эффект размера)
В традиционной механической обработке для удаления большего куска металла требуется большая общая сила, но энергия, необходимая на единицу материала, остается относительно постоянной.
В микрообработке это правило переворачивается с ног на голову. По мере того, как глубина резания становится все тоньше, количество энергии, необходимой для удаления крошечной частички металла, экспоненциально возрастает. Почему? Потому что вы больше не задеваете естественные микроскопические дефекты и границы зерен, которые способствуют легкому разрушению металла. Вы пытаетесь прорезать чистую, безупречную кристаллическую решетку. Металл становится гораздо сложнее резать, чем это было в больших масштабах.
- Инструмент «толкает», а не «режет» (эффект вспахивания)
Даже самые острые микроинструменты из мелкозернистого карбида имеют слегка закругленный кончик на микроскопическом уровне. Когда запрограммированная глубина резания меньше радиуса кончика инструмента, лезвие ножа больше не может проникнуть под металл, чтобы чисто его разрезать.
Вместо того чтобы резать, кончик инструмента действует как тупой снегоуборщик. Он трется о металл, толкая и сжимая его вниз. Вместо того чтобы создавать чистый стружку, металл выпячивается вокруг инструмента, создавая сильное трение, сильный нагрев и тяжелые заусенцы по краям вашей крошечной детали.
- Металл становится «зернистым» и непредсказуемым
Представьте себе распил древесины. Распил вдоль волокон прост, но распил поперек волокон требует больших усилий.
Когда ваш инструмент режет внутри отдельных кристаллов металла, он сталкивается с той же самой проблемой. По мере перемещения инструмента от волокна А (ориентированного в одном направлении) к волокну В (ориентированному в другом направлении) силы резания внезапно скачут вверх и вниз. Это вызывает микроскопические вибрации, быстрый износ инструмента и неравномерную обработку поверхности, которая выглядит неровной под микроскопом.
Как цеха сверхточной обработки осваивают микромир
Преодоление эффекта размера требует переосмысления всего, что касается инструментов, станков и подготовки материала. Вот как современные цеха прецизионной обработки выигрывают битву с микроскопическим сопротивлением зернистости:
Материалы со сверхмелким зерном: Чтобы материал вел себя предсказуемо, производители используют специальные металлы со сверхмелким или нанометровым зерном. Благодаря микроскопическому размеру зерен инструмент может по-прежнему попадать на несколько границ зерен даже при крошечной резке, что снова делает материал гладким на ощупь.
Инструменты из монокристаллического алмаза: Когда твердосплавные инструменты недостаточно острые, инженеры используют инструменты из чистого монокристаллического алмаза. Эти инструменты можно заточить до радиуса режущей кромки атомного размера, что позволяет им чисто разрезать под микроскопическими слоями стружки, не вспахивая ее.
Невероятно высокие скорости вращения шпинделя: Чтобы предотвратить поломку микроинструментов под воздействием переменных сил, в микрофрезерных станках используются шпиндели на воздушных подшипниках, вращающиеся с поразительной скоростью — часто от 60 000 до 160 000 об/мин — что позволяет крошечным инструментам бесшумно проходить сквозь металл с минимальным усилием.
Вывод: Масштаб меняет всё
Микрообработка преподает нам ценный урок о физическом мире: когда вы меняете масштаб, вы меняете правила.
То, что работает на стальном блоке толщиной 50 мм, не сработает на детали размером 5 микрон. Понимая, что металл представляет собой совокупность микроскопических зерен, и учитывая эффект размера, который возникает при резке внутри этих зерен, инженеры могут проектировать более совершенные инструменты, оптимизировать траектории движения инструмента и продолжать расширять границы возможного в человеческом производстве.
