Если вы зайдёте в современный цех высокоточной обработки металла, вы, скорее всего, увидите два типа токарных станков с ЧПУ, которые, словно гудя, превращают заготовку из металла в сложные детали. Неподготовленному глазу они могут показаться довольно похожими — оба вращают металл и используют острые инструменты для резки.
Однако, по сути, эти два станка работают по совершенно противоположным принципам. Это токарные станки швейцарского типа и традиционные токарные станки.
Выбор неправильного станка для вашего продукта может привести к резкому росту производственных затрат, поломке инструментов и деталям, не прошедшим контроль качества. Правильный же выбор открывает доступ к молниеносной скорости производства и безупречной точности.
Давайте простыми словами разберём различия между этими двумя гигантами производства, чтобы вы могли точно решить, какой станок нужен вашему продукту.
Основное различие: кто движется, а кто остается на месте?
Чтобы понять разницу, представьте, что вы пытаетесь заточить очень длинный карандаш ножом. Если вы держите карандаш далеко от кончика и пытаетесь его вырезать, карандаш согнется, деформируется и, вероятно, сломается. Для получения точного среза необходимо поддерживать карандаш прямо рядом с местом, где режет нож.
Эта простая концепция является разделительной линией между двумя типами токарных станков.
1. Традиционные токарные станки («подвижный инструмент»)
В традиционном токарном станке с ЧПУ заготовка из металла плотно удерживается патроном с одного конца и вращается на месте. Режущие инструменты движутся вверх, вниз и вдоль длины заготовки, вырезая нужную форму.
Поскольку материал закреплен сзади, чем дальше инструмент режет, тем сильнее металлическая заготовка стремится оттолкнуться или согнуться под давлением ножа.
2. Токарные станки швейцарского типа («подвижный материал»)
Швейцарский токарный станок меняет правила игры. Режущие инструменты остаются относительно неподвижными, близко к опорному кольцу, называемому направляющей втулкой. Вместо того чтобы инструмент перемещался вдоль металлического стержня, станок подает заготовку вперед через направляющую втулку прямо в инструменты.
Поскольку резка происходит всего в нескольких миллиметрах от места жесткой опоры материала, металл не может сгибаться или деформироваться. Это обеспечивает потрясающую точность даже при обработке невероятно длинных и тонких деталей.
Сравнение: кто в чем победит?
Теперь, когда мы знаем, как они работают, давайте посмотрим, как они показывают себя в реальных условиях, исходя из конструкции вашего изделия.
Выбирайте токарный станок швейцарского типа, если…
Ваши детали длинные и тонкие: Если вы производите что-то вроде медицинского костного винта, длинного приводного вала или миниатюрной иглы клапана, швейцарский токарный станок — ваш единственный выбор. Он обрабатывает детали, длина которых во много раз превышает диаметр, без каких-либо изгибов.
Вам нужна микроточность: Швейцарские токарные станки были первоначально изобретены швейцарскими часовщиками для создания крошечных микроскопических шестеренок и штифтов. Если ваши допуски предельно малы, исключительная жесткость направляющей втулки обеспечит безупречную стабильность.
Вам нужно производство «за один раз»: современные швейцарские станки оснащены приводным инструментом, вспомогательными шпинделями и рабочими станциями для обратной обработки. Они могут токарную обработку, фрезерование, сверление и прорезку сложных деталей, полностью завершая их обработку за одну операцию, так что деталь выходит из станка готовой к отгрузке.
Выбирайте обычный токарный станок, если…
Ваши детали массивные или большие: швейцарские токарные станки обычно работают с длинными прутками и ограничены меньшими диаметрами (обычно менее 32 мм или 38 мм). Если ваш продукт — это прочная автомобильная шестерня, большой фланец или толстый металлический цилиндр, обычный токарный станок обладает достаточной мощностью и физическим пространством для работы с ними.
Ваши детали короткие: если вы изготавливаете простые короткие детали, такие как стандартная сантехническая гайка или толстая прокладка, вам не нужна специализированная поддержка швейцарского станка. Обычный токарный станок прекрасно справится с этой задачей и будет гораздо экономичнее.
Затраты на подготовку материала имеют значение: швейцарские токарные станки требуют высокоточных, бесцентрово отшлифованных заготовок, чтобы они плавно скользили через направляющую втулку. Традиционные токарные станки гораздо более щадящие; они могут без проблем обрабатывать более грубые и дешевые заготовки.

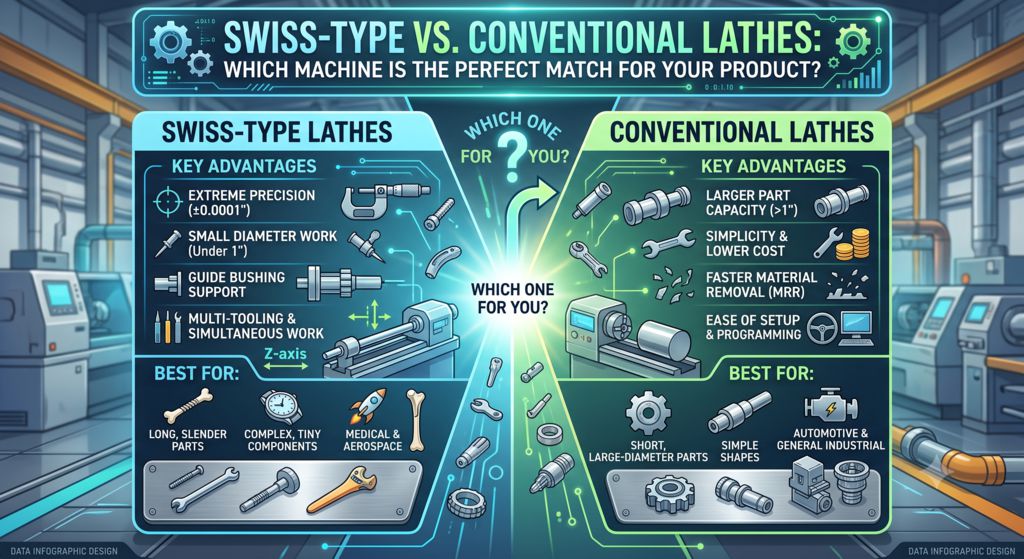

Краткий обзор: Краткое сравнение
Характеристики Швейцарский токарный станок Традиционный токарный станок
Лучше всего подходит для: Длинных, тонких, сверхточных деталей; Коротких, толстых, тяжелых деталей.
Максимальный диаметр: Обычно небольшой (менее 38 мм). Практически неограниченный (большая производительность).
Прогиб (изгиб): Практически нулевой; очень жесткая опора. Выше; требует дополнительной опоры для длинных деталей.
Время настройки: Длиннее, сложнее; Короче, проще.
Итоговый вывод
Представьте себе швейцарский токарный станок как хирургический скальпель — это высокоспециализированный, невероятно точный и непревзойденный инструмент, когда дело доходит до сложной, деликатной работы. Представьте себе обычный токарный станок как надежный нож для выживания — он универсален, прочен и способен с легкостью справляться с большими и тяжелыми задачами.
Прежде чем отправлять свой следующий проект на расчет стоимости, обратите внимание на геометрию детали. Если она длинная, тонкая и похожа на часовой механизм, выбирайте швейцарский станок. Если она широкая, короткая и прочная, то традиционный станок — ваш лучший выбор. Подбор станка, соответствующего вашим потребностям, — самый простой способ обеспечить высочайшее качество, не выходя за рамки бюджета.
Для получения дополнительной информации посетите разделы «Детали, изготовленные на станках с ЧПУ» или «Продукция». Свяжитесь с нами для заказа металлических деталей по индивидуальному заказу.
Какие детали вы сейчас проектируете или производите? Если вы затрудняетесь с выбором между швейцарским и традиционным станком, расскажите нам о своей детали в комментариях ниже, и мы вместе разберемся!
