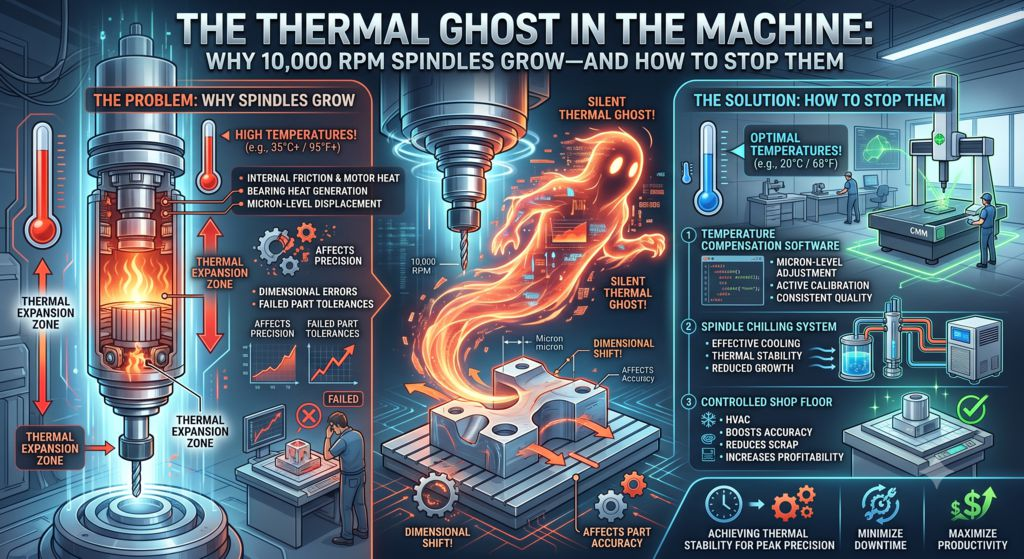

El fantasma térmico en la máquina: ¿Por qué crecen los husillos de 10 000 RPM y cómo detenerlo?
Imagínese junto a una moderna fresadora CNC de alta velocidad. El cristal de seguridad está impecable, el refrigerante se rocía en un fino arco de niebla y, en el interior, el husillo zumba a 10 000 RPM, o incluso más. A simple vista, todo parece sólido como una roca, inmóvil y matemáticamente preciso.
Ejecuta un programa para mecanizar una carcasa médica de alta precisión o una válvula aeroespacial. La primera pieza sale de la mesa y se ajusta perfectamente a las tolerancias del plano. Se siente como un maestro de la precisión.
Cuatro horas después, sin cambiar una sola línea de código, saca otra pieza del mismo lote. Mide la profundidad de una cavidad crítica con un indicador digital.
De repente, hay una desviación de 15 micras.
Su herramienta no se desgastó. Su pieza no se deslizó en la mordaza. Entonces, ¿qué sucedió? Acabas de toparte con el «fantasma térmico» del mecanizado de alta velocidad: la dilatación térmica del husillo causada por la fricción interna y el calor del motor. Analicemos de forma sencilla y sin cálculos matemáticos por qué los husillos de alta velocidad se dilatan físicamente durante su funcionamiento y cómo los talleres de precisión controlan esta dilatación invisible.
La receta para el calor interno: Fricción y electromagnetismo
Para comprender por qué un husillo de más de 10 000 RPM aumenta de temperatura, debemos analizar en profundidad su carcasa metálica. Un husillo CNC moderno no es solo una simple varilla unida a una correa; es un complejo ecosistema electromecánico de alto rendimiento.
Al hacer girar un pesado eje de acero a 10 000 revoluciones por minuto, se genera calor simultáneamente a partir de dos fuentes internas principales:
- Los rodamientos (fricción mecánica)
Para que el eje del husillo gire suavemente sin romperse por la vibración, se utilizan rodamientos de bolas de cerámica o acero de ultraprecisión.
Incluso con sistemas de lubricación de aceite-aire o grasa sintética de alta tecnología, el giro de miles de pequeñas esferas de cerámica a velocidades extremas genera una fricción mecánica inevitable. Esta fricción genera un flujo constante y continuo de calor en el núcleo del conjunto del husillo.
- El motor integrado (calor electromagnético)
La mayoría de las máquinas modernas de alta velocidad utilizan husillos con motor de accionamiento directo o integrado. En lugar de utilizar correas o engranajes externos, el estator y el rotor del motor eléctrico están enrollados directamente alrededor del eje del husillo dentro de la carcasa.
A medida que la electricidad fluye a través de los devanados del motor para impulsar la herramienta a través de metal resistente, las bobinas de cobre generan calor electromagnético de forma natural, actuando como un pequeño horno interno.
Expansión a nivel micrométrico: ¿Por qué el metal se comporta como una esponja?
Solemos pensar en el acero y el hierro fundido como materiales rígidos e inflexibles. Sin embargo, bajo el microscopio, el metal se comporta más como una esponja rígida que se expande al calentarse y se contrae al enfriarse.
Cuando los cojinetes internos y el motor se calientan durante un ciclo de producción prolongado, ese calor se irradia hacia el eje del husillo de acero macizo y su carcasa. A medida que los átomos dentro del metal absorben energía térmica, vibran más rápido y se repelen ligeramente entre sí.
Dado que el husillo está firmemente anclado en la parte superior a la columna vertical de la máquina, solo tiene una dirección para expandirse: directamente hacia abajo, hacia la pieza de trabajo.
[ Columna de la máquina (Anclaje fijo) ]
|
| <– El husillo se expande hacia abajo al calentarse
v
+——————-+
| Motor del husillo | <– (Genera calor)
| +————-+ |
| | Cojinete | | <– (Genera fricción)
+–+————-+–+
|
| <– La punta de la herramienta se acerca a la pieza de trabajo
v
[ Pieza de trabajo ]
Un cabello humano tiene un grosor aproximado de 70 micras. Un husillo de alta velocidad que funciona continuamente puede aumentar su grosor fácilmente entre 10 y 30 micras o más a medida que aumenta su temperatura interna.
Si la tolerancia de profundidad en una característica crítica es de solo 5 micras, este aumento de grosor por efecto térmico significa que la punta de la herramienta se introduce gradualmente más profundamente en la pieza, convirtiendo una materia prima costosa en chatarra.
¿Por qué el controlador CNC no detecta este aumento?
Una pregunta común entre los maquinistas es: «Mi máquina CNC tiene escalas de vidrio de alta precisión y codificadores en el eje Z; ¿por qué el ordenador no detiene automáticamente la herramienta para evitar que corte demasiado profundo?».
La respuesta radica en lo que miden realmente esos sensores.
El codificador del eje Z de la máquina registra el movimiento de las guías y los husillos de bolas que mueven la carcasa del husillo hacia arriba y hacia abajo. Para el controlador, la corredera no se ha movido ni un micrón. El ordenador desconoce que el eje de acero dentro de la carcasa se ha estirado físicamente hacia abajo como un caramelo caliente.
Cómo combaten la dilatación térmica los talleres de mecanizado modernos
No se pueden anular las leyes de la física, pero sí se puede superarlas. Las instalaciones de fabricación de alta precisión utilizan una combinación de ingeniería mecánica inteligente y software avanzado para controlar la dilatación térmica:
- Camisas de refrigeración líquida activas
Los husillos de alto rendimiento están envueltos en una camisa de refrigeración líquida. Un enfriador industrial externo hace circular continuamente aceite o agua a temperatura controlada alrededor del cuerpo del husillo, extrayendo el calor del motor y los cojinetes antes de que penetre en el acero estructural. - Programas de calentamiento para la estabilización térmica
Una máquina fría es una máquina impredecible. Los operarios experimentados nunca empiezan a mecanizar piezas de alta precisión en cuanto encienden la máquina en una mañana fría. Ejecutan un programa de calentamiento de 20 a 30 minutos que aumenta gradualmente las RPM.
Esto eleva el husillo a su temperatura de funcionamiento estable. Una vez que el metal alcanza el equilibrio térmico, deja de expandirse y mantiene su forma.
- Compensación de software basada en sensores
Las modernas máquinas CNC de alta gama incorporan sensores térmicos integrados cerca de los cojinetes del husillo. Cuando los sensores detectan un pico de temperatura, el software de control de la máquina utiliza un modelo matemático en tiempo real para retraer automáticamente el eje Z unos pocos micrómetros, contrarrestando dinámicamente la expansión a medida que se produce.
Conclusión: La precisión requiere respeto por el calor
Hacer girar un husillo CNC a más de 10 000 RPM abre un abanico de posibilidades increíbles para una fabricación rápida y de alta eficiencia. Pero la verdadera precisión no se trata solo de la velocidad de giro del husillo o del filo de las herramientas de corte.
Se trata de respetar las fuerzas físicas invisibles que intervienen. Al comprender que la fricción y el calor del motor provocan la dilatación de los husillos de alta velocidad, se puede calentar el equipo adecuadamente, utilizar refrigeración activa y garantizar que cada pieza salga de la línea de producción con una precisión impecable a nivel micrométrico. Para obtener más información, visite nuestra sección de Piezas o Productos de Torneado CNC.
