La escalera microscópica: Por qué una superficie curva mecanizada nunca puede ser completamente lisa
Imagina sostener en la mano un componente metálico de alta precisión: una elegante pala de turbina, un molde automotriz de superficie lisa o un implante médico personalizado. Bajo las brillantes luces del taller, las complejas y fluidas curvas parecen completamente líquidas. Pasas los dedos sobre la superficie metálica y la sientes extraordinariamente suave, casi como vidrio pulido.
Satisfecho con la calidad de la fabricación, lo dejas sobre la mesa, dando por sentado que tu fresadora CNC de 5 ejes ha creado una curva matemáticamente perfecta.

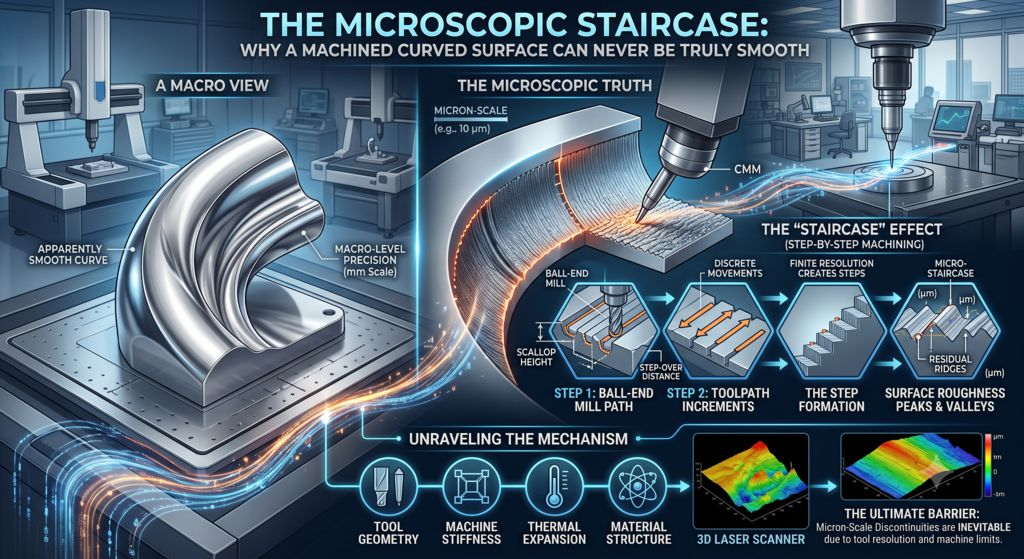

Sin embargo, si tomaras ese mismo componente y lo colocaras bajo un microscopio de alta magnificación, tus ojos ya no te engañarían.
Esa curva fluida y orgánica desaparecería al instante. En su lugar, verías un paisaje de escalones irregulares microscópicos, crestas y valles ondulados. Se parece menos a una superficie lisa y más a una escalera microscópica ultrafina tallada en el metal.
¿Por qué sucede esto? ¿Puede una máquina CNC moderna de varios millones de dólares cortar alguna vez una superficie curva verdaderamente lisa y matemáticamente perfecta?
La respuesta, breve y sorprendente, es no: es físicamente imposible.
Veamos de forma sencilla y sin tecnicismos por qué el mecanizado de superficies curvas en 3D siempre será un juego de aproximaciones microscópicas, y cómo los ingenieros utilizan estrategias ingeniosas para que estas curvas ocultas sean lo más pequeñas posible.
El dilema principal: Herramientas redondas que cortan líneas planas
Para comprender por qué es imposible mecanizar curvas a la perfección, debemos analizar cómo se comunican las máquinas CNC y el software informático.
En el mundo digital del CAD (Diseño Asistido por Computadora), una curva 3D es un concepto puramente matemático. Es infinitamente suave. Se puede ampliar un millón de veces en la pantalla de una computadora y la curva nunca se convertirá en líneas rectas.
Sin embargo, una máquina CNC física no entiende la «suavidad infinita». Opera en el mundo real, guiada por ejes de motor (X, Y y Z) que se mueven en segmentos de línea recta o arcos circulares simples.
Para salvar esta brecha, el software CAM (Fabricación Asistida por Computadora) debe traducir esa curva digital pura a un lenguaje que la máquina entienda: una larga secuencia de pequeños movimientos rectos.
La analogía del píxel
Imagina una superficie curva en una máquina CNC como una imagen redonda en un monitor de computadora:
Si tu pantalla tiene baja resolución, un círculo se ve dentado, pixelado y con bloques. Si actualizas a una pantalla 4K, los píxeles se vuelven tan pequeños que el ojo humano percibe un círculo uniforme.
Sin embargo, por muy alta que sea la resolución, si amplías la imagen con una lupa, seguirá estando compuesta por píxeles cuadrados.
En el mecanizado CNC, cada línea de código G representa uno de esos «píxeles». Una trayectoria de herramienta que corta una curva compleja es simplemente miles de pequeños segmentos rectos conectados entre sí. Dado que cada segmento individual es recto, la superficie metálica resultante es fundamentalmente una serie de pequeñas facetas planas, no una curva real.
El efecto de la vieira: La huella de la herramienta redonda
Aunque una máquina pudiera realizar movimientos rectos infinitamente pequeños, se enfrenta a una segunda barrera física: la forma de la propia herramienta de corte.
Para cortar curvas 3D suaves, los maquinistas suelen utilizar una fresa de punta esférica, una herramienta de corte con una punta redondeada en forma de cúpula.
Imagínese empujando una cortadora de césped por una colina irregular. Para cubrir toda la colina, hay que realizar múltiples pasadas paralelas de ida y vuelta. Debido a que las cuchillas y las ruedas dejan sutiles huellas, cada vez que se superponen las pasadas, queda una pequeña cresta de hierba entre las hileras.
Lo mismo ocurre cuando una fresa de punta esférica se desliza sobre una pieza metálica:
La punta redondeada talla una pequeña hendidura en forma de plato en el metal.
La máquina avanza una fracción de milímetro para realizar la siguiente pasada.
Donde se encuentran los dos cortes redondeados, queda una pequeña cresta de metal sin cortar.
En el mundo del mecanizado, estas crestas microscópicas se denominan festones o cúspides.
Por muy pequeña que sea la distancia entre pasadas, siempre que se utilice una herramienta de corte redonda, quedará una altura de festón. Se pueden hacer estas crestas más pequeñas que un glóbulo rojo, pero nunca se podrán eliminar por completo.
Las 3 maneras en que los maquinistas controlan el efecto de escalera invisible
Dado que la suavidad matemática perfecta es imposible, el objetivo de la fabricación de precisión no es eliminar por completo estas crestas microscópicas, sino hacerlas tan pequeñas que resulten insignificantes.
Así es como los talleres de mecanizado modernos combaten el efecto de escalera:
- Ajustando la «banda de tolerancia»
En el software CAM, los programadores pueden ajustar un parámetro llamado tolerancia de mecanizado. Esto indica al ordenador con qué precisión debe ajustarse la trayectoria de la herramienta a la curva digital ideal.
Al ajustar esta configuración, el software divide la curva en decenas de miles de segmentos de línea microscópicos en lugar de cientos. La máquina tarda mucho más en ejecutar el programa, pero los «píxeles» se vuelven prácticamente invisibles.
- Reducción de la distancia de avance
Para minimizar la altura de las crestas onduladas, los programadores reducen la distancia de avance a fracciones minúsculas de milímetro. Cuando las pasadas redondeadas se realizan muy juntas, las crestas se aplanan, creando una superficie completamente lisa al tacto. - Fresas de barril (herramientas de segmento circular)
Una de las innovaciones modernas más interesantes en el mecanizado 3D es la fresa de barril (o fresa de segmento circular).
En lugar de usar una pequeña punta esférica, estas herramientas tienen un arco amplio y sutil integrado en su perfil lateral, como un barril enorme.
Cuando se utiliza en una máquina CNC de 5 ejes, el amplio borde curvo de la herramienta de barril barre el metal, cubriendo una enorme área en una sola pasada y prácticamente sin dejar irregularidades. Esto permite a los talleres lograr acabados de espejo en una fracción del tiempo.
El pulido final: Más allá de la máquina
Dado que una fresadora solo puede aproximar una curva, las industrias de alta precisión, como la fabricación de moldes para automóviles o la fabricación de lentes ópticas, rara vez se detienen en la máquina CNC.
Para lograr una suavidad verdaderamente de espejo, las piezas se someten a operaciones de postprocesamiento como el pulido manual, el mecanizado por flujo abrasivo o el grabado químico. Estos procesos eliminan físicamente los picos microscópicos de esas irregularidades, alisando la superficie a nivel atómico.
Conclusión: La perfección es una ilusión
La próxima vez que admire un objeto metálico elegante y de hermosas curvas, recuerde el secreto que se esconde bajo su brillante exterior.
En la fabricación de precisión, la «suavidad» es una ilusión creada mediante errores tan pequeños que el ojo y el tacto humanos no pueden detectarlos. Una curva mecanizada en 3D nunca es completamente lisa; es simplemente una demostración magistral de física microscópica, donde millones de diminutas líneas rectas y cortes redondeados se combinan para crear la apariencia de perfección.
