Déjouer la mémoire du métal : Combattre le retour élastique en emboutissage de précision grâce à une conception prédictive
Si vous prenez une feuille de papier, la pliez proprement en deux et la relâchez, elle restera pliée. Le pli est net, précis et permanent.
Imaginez maintenant faire exactement la même chose avec une plaque d’acier haute résistance. Vous la placez dans une presse d’emboutissage industrielle imposante, vous enfoncez un poinçon en acier lourd avec une force considérable et vous la pliez à un angle droit parfait.
La presse se soulève. Vous récupérez votre pièce, vous attendant à un angle droit parfait.
Au lieu de cela, dès que le poinçon en acier relâche sa prise, le métal se détend doucement et se redresse à 92 degrés.
Bienvenue dans l’un des problèmes les plus persistants et les plus frustrants de l’emboutissage de tôle : le retour élastique. Le métal, il s’avère, a une mémoire. Peu importe la force avec laquelle on le frappe, il a toujours tendance à résister et à reprendre sa forme plate initiale.
Dans le monde ultra-compétitif de la fabrication automobile, aérospatiale et électronique grand public, où les pièces doivent s’assembler avec une précision microscopique, la lutte contre la mémoire de forme des métaux est un combat quotidien.
Examinons simplement, sans calculs complexes, les causes du retour élastique, les raisons pour lesquelles les métaux légers modernes l’accentuent et comment les ingénieurs en outillage utilisent la conception prédictive pour contrer systématiquement ce phénomène.
Pourquoi le métal garde-t-il la mémoire de son passé ?
Pour comprendre le retour élastique, il faut observer l’intérieur du métal lorsqu’il est plié.
Imaginez plier une gomme épaisse entre vos pouces :
La courbe extérieure de la gomme s’étire.
La courbe intérieure se comprime.
La couche centrale, quant à elle, ne s’étire quasiment pas.
Lorsqu’on plie une tôle, le même phénomène se produit. Les couches extérieures subissent une tension (étirement), tandis que les couches intérieures subissent une compression (écrasement).
Lorsque la presse à emboutir frappe le métal avec une force maximale, elle le pousse au-delà de sa limite d’élasticité, provoquant ce que les ingénieurs appellent une déformation plastique – c’est-à-dire qu’il prend une nouvelle forme permanente.
Cependant, le métal est aussi intrinsèquement élastique (comme un ressort très rigide). Les couches extérieures étirées tendent à se contracter pour retrouver leur taille initiale, tandis que les couches intérieures comprimées tendent à se dilater. Dès que la presse à emboutir se rétracte et relâche sa pression, ces forces internes emprisonnées se libèrent. Le métal reprend sa forme initiale, initialement plane et détendue.
Pourquoi le retour élastique s’aggrave-t-il dans la fabrication moderne ?
Si les outilleurs sont confrontés au retour élastique depuis plus d’un siècle, pourquoi est-il un sujet aussi brûlant aujourd’hui ?
La réponse réside dans notre quête de produits plus résistants et plus légers.
Pour augmenter l’autonomie des véhicules électriques et assurer la sécurité des passagers en cas de collision, les constructeurs automobiles ont largement abandonné les aciers doux, tendres et faciles à former. Ils utilisent désormais des aciers à haute résistance (AHSS) et des alliages d’aluminium légers.
Bien que ces matériaux soient incroyablement résistants et légers, ils possèdent une élasticité extrême. Ils sont beaucoup plus rigides et se comportent comme des ressorts puissants. Lors de l’emboutissage, les alliages à haute résistance ne se contentent pas de reprendre leur forme initiale de façon infime ; ils peuvent se déformer, se tordre et se rompre brutalement.
Si l’on tente d’emboutir un montant de sécurité automobile moderne avec les méthodes traditionnelles, la pièce finie sera bien trop petite pour s’intégrer au châssis du véhicule.
Déjouer la mémoire élastique : 3 astuces pour lutter contre le retour élastique
Puisqu’il est impossible d’effacer les lois de la physique, comment les ateliers d’emboutissage de précision parviennent-ils à obtenir des pièces aux dimensions exactes ?
Au lieu de combattre la mémoire élastique du métal par la force brute, les ingénieurs utilisent des stratégies de conception ingénieuses pour la contrer.
- Sur-pliage (La solution intuitive)
La méthode la plus simple pour contrer le retour élastique consiste à plier volontairement le matériau au-delà de sa limite. Si vous souhaitez qu’une pièce finie forme un angle droit parfait (90°) et que vous savez que le métal reprendra sa forme initiale de 2°, vous concevez la matrice pour la plier à 88°.
Lorsque la presse remonte, le métal reprend sa forme initiale, à 90°, comme prévu.
- Renforcement par nervures (La géométrie plutôt que la résistance)
Imaginez la facilité avec laquelle on plie une feuille de carton plate, comparée à la difficulté de plier une boîte en carton ondulé. L’ajout de formes géométriques 3D — comme de minuscules arêtes en relief, des perles ou des nervures de renfort — à la conception de la pièce fige le matériau.
Ces nervures estampées emprisonnent les contraintes internes, empêchant physiquement le métal de se déformer à nouveau.
- Frappe et compression (Écrasement de la mémoire élastique)
En fin de course de la presse, si l’outil applique une pression extrême et localisée directement sur la ligne de pliage, il remodèle et rompt physiquement la structure atomique le long de cet angle.
Cette technique, appelée frappe, comprime littéralement la mémoire élastique du métal, forçant les atomes à accepter leur nouvelle position sans résistance.

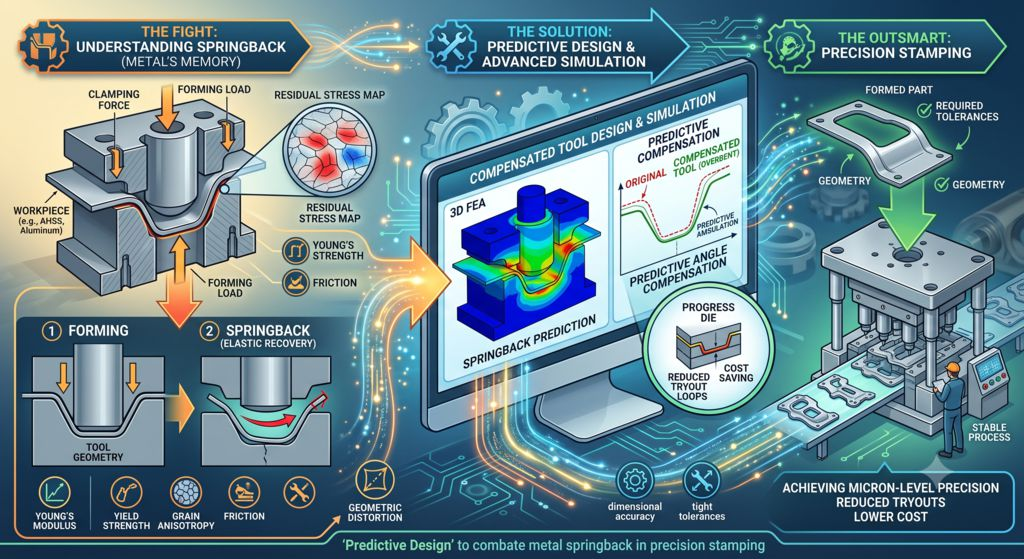

L’arme ultime : Conception prédictive et compensation virtuelle du retour élastique
Autrefois, le réglage d’une matrice d’emboutissage pour compenser le retour élastique était un processus long et fastidieux, basé sur l’expérimentation.
Un outilleur fabriquait une matrice en acier, emboutissait une pièce d’essai, mesurait sa déformation, retirait la lourde matrice de la presse, rectifiait manuellement la face de l’outil, la remettait en place et recommençait l’essai. Ce processus itératif pouvait durer des mois et coûter des dizaines de milliers de dollars.
Aujourd’hui, les outilleurs s’appuient sur la conception par compensation prédictive, grâce à des logiciels de simulation informatique avancés.
Avant même de découper la moindre pièce d’acier à outils, les ingénieurs effectuent des simulations d’emboutissage virtuel :
Simulation de la course : Le logiciel simule la physique exacte de l’impact de la presse sur la tôle virtuelle.
Calcul du rebond : Le logiciel prédit avec précision comment, où et de combien de millimètres le métal se déformera et se tordra lors de sa libération.
Déformation de l’outil virtuel : Voici le secret : le logiciel déforme automatiquement la matrice virtuelle dans la direction opposée. Si l’ordinateur prédit qu’un panneau de porte se tordra de 3 millimètres vers la gauche après l’emboutissage, il déforme automatiquement la face de l’outil virtuel de 3 millimètres vers la droite. Lorsque la machine CNC usine cette matrice pré-compensée et volontairement déformée, elle apparaît légèrement déformée à l’œil nu.
Mais lorsque la presse emboutit une tôle brute sur cet outil « tordu », le métal reprend sa forme initiale, donnant une pièce parfaitement plane et mathématiquement parfaite dès le premier essai !
Leçon à retenir : Concevoir en tenant compte des conséquences
En emboutissage de précision, la qualité ne se mesure pas à la position du métal pendant l’écrasement par la presse. Elle se définit par l’état du métal après sa déformation.
En comprenant que le métal se comporte comme un ressort à mémoire de forme et en utilisant des logiciels prédictifs pour concevoir des outillages pré-compensés, les ingénieurs modernes ont transformé un problème physique épineux en un succès prévisible et scientifiquement prouvé.
La prochaine fois que vous admirerez la courbe élégante d’un capot de voiture moderne ou le cadre ultra-fin d’un smartphone, souvenez-vous : la matrice qui les a fabriqués a été intentionnellement conçue « imparfaitement » pour que la pièce soit parfaite !
