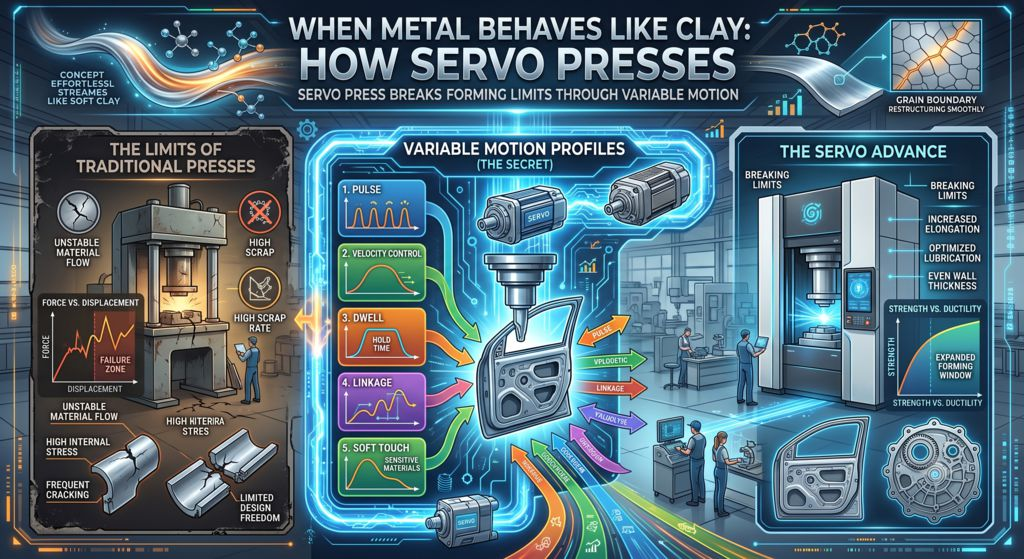

Quand le métal se comporte comme de l’argile : comment les presses servo repoussent les limites du formage grâce à un mouvement variable
Si vous entrez dans une usine d’emboutissage traditionnelle, vous êtes accueilli par un grondement rythmé et caractéristique : CLANG-BANG, CLANG-BANG !
D’énormes presses mécaniques à volant d’inertie martèlent des feuilles d’acier à haute résistance, produisant des ailes de voiture, des panneaux d’électroménager et des supports de structure.
Pendant plus d’un siècle, ces presses mécaniques traditionnelles ont fonctionné selon un principe simple et rigide : un volant d’inertie massif tourne, une manivelle actionne et le piston de la presse descend et remonte verticalement à une vitesse fixe et implacable.
C’est la force brute à son apogée. Mais la force brute a un défaut majeur.
Lorsqu’on essaie d’emboutir des formes complexes, des pièces embouties profondément ou des alliages modernes à ultra-haute résistance avec une presse à vitesse fixe, le métal se rebelle souvent. Il se déchire, se fissure, se froisse ou reprend sa forme initiale.
Voici la presse servo-motorisée : une révolution technologique qui remplace les lourds volants d’inertie par des servomoteurs à couple élevé. En offrant aux ingénieurs un contrôle absolu sur la vitesse, la profondeur et le temps de maintien du piston, la technologie servo-motorisée nous permet de réaliser ce que l’on croyait impossible : faire couler du métal massif avec la fluidité d’une pâte à modeler.
Examinons en termes simples, sans jargon mathématique, le fonctionnement du « mouvement variable », son rôle dans la transformation des métaux difficiles et comment il redéfinit les limites de la fabrication moderne.
Le défaut des presses mécaniques traditionnelles
Pour comprendre l’importance des presses servo, il faut d’abord examiner le fonctionnement des presses à volant d’inertie traditionnelles.
Une presse mécanique standard est liée à un mouvement de manivelle fixe. Imaginez-vous à vélo avec un pignon fixe : tant que les pédales tournent, vos pieds décrivent un cercle rigide et répétitif. Impossible de s’arrêter à mi-course, de ralentir juste avant une côte ou de faire une pause en bas.
En emboutissage, cela signifie que le piston de la presse atteint toujours sa vitesse maximale au milieu de sa course, précisément au moment où la matrice supérieure percute la tôle brute !
La chaleur d’impact monte instantanément, le métal subit un choc violent et le matériau n’a pas le temps de s’étirer naturellement. Pour la mise en forme d’une pièce simple et peu profonde, cela fonctionne. Mais pour le pliage d’aciers modernes légers et résistants ou pour l’emboutissage profond, ce choc brutal provoque souvent la déchirure du métal.
La magie du mouvement variable (programmabilité des courbes)
Une presse servo-motorisée se passe de volant d’inertie, d’embrayage et de frein. Son mécanisme d’entraînement est directement relié à des servomoteurs spécialisés à couple élevé.
Grâce à la précision microscopique des servomoteurs, capables d’accélérer, de décélérer, de s’arrêter, d’inverser le sens de rotation et de maintenir une position à tout moment, le piston de la presse n’est plus contraint à une trajectoire circulaire rigide. Les opérateurs peuvent ainsi concevoir des courbes de mouvement personnalisées, adaptées aux propriétés exactes du métal à former.
Voici trois profils de mouvement révolutionnaires qui transforment les métaux durs en une matière malléable :
- Le « toucher doux » (réduction de l’impact)
Au lieu de percuter la tôle brute à pleine vitesse, une presse servo-motorisée peut être programmée pour s’approcher rapidement de la pièce, ralentir presque instantanément juste avant le contact, puis presser en douceur.
Ceci élimine les chocs violents. Le matériau n’est pas brusquement fissuré ; sa structure cristalline a le temps de se déformer et de s’écouler naturellement dans la cavité de la matrice sans se déchirer.
- Maintien en position basse (Maîtrise du retour élastique)
L’un des problèmes les plus gênants en formage des métaux est le retour élastique. Lorsqu’on plie une pièce d’acier haute résistance à un angle de 90 degrés, dès que la presse remonte, le métal se redresse légèrement à 92 degrés, comme un ressort rigide.
Avec une presse traditionnelle, il est impossible de marquer une pause en bas de la course. Avec une presse servo-commandée, il est possible de programmer un « temps de maintien ». La presse descend, atteint le bas de sa course et maintient une pression intense pendant une fraction de seconde. Cette brève pause permet aux contraintes internes du métal de se relâcher, fixant définitivement la forme souhaitée et éliminant quasiment tout retour élastique.
- Mouvement pulsé (Mode pendule)
Pour les contenants très profonds ou les géométries complexes, une presse servo-commandée peut effectuer un mouvement pulsé ou par paliers. Le piston s’enfonce légèrement, se retire d’une fraction de millimètre pour permettre aux lubrifiants de refluer sous l’outil, puis s’enfonce à nouveau.
Cette action de micro-pulsation réduit considérablement la friction et l’accumulation de chaleur, permettant ainsi d’emboutir des pièces embouties en une seule opération continue sans fissurer le fond de la pièce.
Pourquoi est-ce une révolution pour la fabrication moderne ?
La capacité à contrôler dynamiquement la vitesse du vérin n’est pas qu’un simple gadget pour ingénieurs : elle résout des problèmes concrets majeurs en usine :
Emboutissage d’aciers à haute résistance et d’aluminium : Les voitures modernes utilisent de l’acier à ultra-haute résistance pour les cages de sécurité et de l’aluminium pour les panneaux de carrosserie légers.
Ces deux matériaux sont notoirement difficiles à former sur des presses traditionnelles. Les presses servo permettent d’emboutir facilement et avec précision ces matériaux légers et écologiques.
Combinaison de plusieurs opérations en une seule : Grâce à la possibilité de faire une pause ou de ralentir une presse servo à des points précis, il est possible d’effectuer des opérations secondaires – comme le perçage, le taraudage ou la pose de rivets – à l’intérieur de la matrice pendant que la presse forme la pièce. Cela élimine le besoin de machines supplémentaires en aval.
Économies d’énergie considérables : Les presses traditionnelles font tourner en continu leurs volants d’inertie, consommant de l’énergie même lorsqu’aucune pièce n’est produite. Les presses servo ne consomment leur pleine puissance que pendant la course de formage, réduisant ainsi considérablement les factures d’énergie. Durée de vie des outils doublée : En éliminant les chocs violents au début de chaque course, les poinçons et les matrices de formage s’usent beaucoup moins. Leur durée de vie est souvent doublée, voire triplée, sur les systèmes servo-commandés.
À retenir : De la force brute au contrôle précis
L’industrie manufacturière évolue discrètement, délaissant la force mécanique traditionnelle au profit d’un contrôle numérique intelligent.
En remplaçant le volant d’inertie rigide par la précision du servo-commande, les fabricants ont ouvert une toute nouvelle voie pour travailler le métal. Le métal n’est plus un obstacle inflexible à façonner ; grâce à un mouvement variable, il devient un matériau malléable, étirable et modelable comme de l’argile.
Que vous conceviez des pièces structurelles automobiles, des boîtiers électroniques haut de gamme ou des panneaux aérospatiaux, l’adoption de la technologie des presses servo-commandées se traduit par moins de pièces fissurées, une durée de vie des outils prolongée et des possibilités infinies pour les conceptions complexes.
