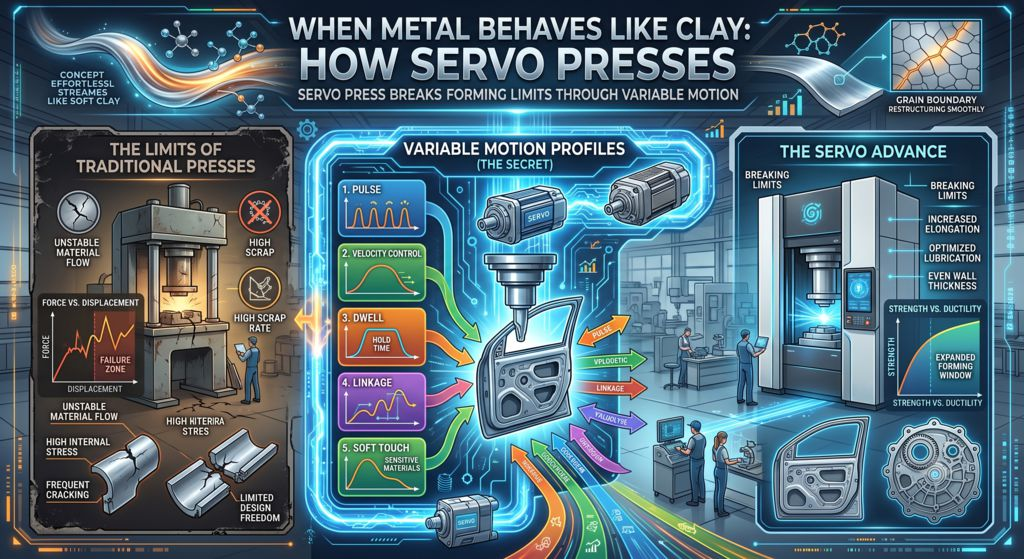

Wenn sich Metall wie Ton verhält: Wie Servopressen durch variable Bewegung die Grenzen der Formgebung sprengen
Betritt man ein traditionelles Metallstanzwerk, empfängt einen ein unverkennbares, rhythmisches Dröhnen: KLANG-BANG, KLANG-BANG!
Riesige mechanische Schwungradpressen bearbeiten Bleche aus hochfestem Stahl und stanzen Kotflügel, Gerätefronten und Träger.
Über ein Jahrhundert lang funktionierten diese traditionellen mechanischen Pressen nach einem einfachen, starren Prinzip: Ein massives Schwungrad dreht sich, eine Kurbel dreht sich, und der Pressstempel fährt mit einer festen, unaufhaltsamen Geschwindigkeit senkrecht nach unten und wieder nach oben.
Es ist rohe Gewalt in ihrer reinsten Form. Doch rohe Gewalt hat einen entscheidenden Nachteil.
Versucht man, komplexe Formen, Tiefziehbecher oder hochfeste moderne Legierungen mit einer Presse mit fester Drehzahl zu stanzen, widersetzt sich das Metall oft. Es reißt, bricht, wirft Falten oder verformt sich wieder.
Hier kommt die Servopresse ins Spiel – eine technologische Revolution, die schwere Schwungräder durch drehmomentstarke Servomotoren ersetzt. Dank der präzisen Steuerung von Geschwindigkeit, Tiefe und Verweilzeit des Pressstempels ermöglicht die Servotechnologie etwas, das einst für unmöglich gehalten wurde: massives Metall so geschmeidig wie weiche Modelliermasse fließen zu lassen.
Betrachten wir nun in einfachen Worten und ohne mathematische Fachbegriffe, wie die „variable Bewegung“ funktioniert, warum sie die Bearbeitung schwieriger Metalle ermöglicht und wie sie die Grenzen der modernen Fertigung neu definiert.
Der Nachteil herkömmlicher mechanischer Pressen
Um zu verstehen, warum Servopressen so wichtig sind, müssen wir uns zunächst die Funktionsweise herkömmlicher Schwungradpressen ansehen.
Eine Standard-Maschinenpresse arbeitet mit einer festen Kurbelbewegung. Stellen Sie sich vor, Sie fahren Fahrrad mit einem starren Gang: Solange sich die Pedale drehen, bewegen sich Ihre Füße in einem starren, sich wiederholenden Kreis. Sie können nicht mitten in der Pedalumdrehung anhalten, kurz vor einem Hügel abbremsen oder unten eine Pause einlegen.
Beim Stanzen bedeutet dies, dass sich der Pressstempel immer in der Mitte seines Hubs mit maximaler Geschwindigkeit bewegt – genau in dem Moment, in dem der Stempel auf das Blech trifft!
Die Aufpralltemperatur steigt schlagartig an, das Metall erleidet einen heftigen Stoß und hat keine Zeit, sich natürlich zu dehnen. Bei flachen, einfachen Teilen funktioniert das gut. Versucht man jedoch, zähe, moderne Leichtbaustähle oder Tiefziehformen zu biegen, reißt dieser plötzliche, heftige Aufprall das Metall oft auseinander.
Die Magie der variablen Bewegung (Kurvenprogrammierbarkeit)
Eine Servopresse verzichtet auf Schwungrad, Kupplung und Bremse. Ihr Antriebsmechanismus ist stattdessen direkt mit spezialisierten Servomotoren mit hohem Drehmoment verbunden.
Da Servomotoren jederzeit mit mikroskopischer Präzision beschleunigen, abbremsen, anhalten, die Drehrichtung umkehren und die Position halten können, ist der Pressstempel nicht mehr auf einen starren Kreis beschränkt. Bediener können individuelle Bewegungskurven entwerfen, die exakt auf die Eigenschaften des zu formenden Metalls abgestimmt sind.
Hier sind drei bahnbrechende Bewegungsprofile, die hartes Metall in formbaren Ton verwandeln:
- Sanftes Pressen (Stoßdämpfung) Anstatt mit voller Geschwindigkeit auf das Rohblech zu prallen, kann eine Servopresse so programmiert werden, dass sie sich dem Werkstück schnell nähert, kurz vor dem Kontakt sanft abbremst und dann gleichmäßig in das Material presst.
Dadurch wird die heftige Stoßbelastung vermieden. Das Material wird nicht durch den Aufprall zum Brechen gebracht; stattdessen hat seine Kristallstruktur Zeit, sich anzupassen und ohne zu reißen natürlich in den Formhohlraum zu fließen.
- Die Haltezeit (Rückfederung verhindern)
Eines der größten Probleme beim Umformen von Metallen ist die Rückfederung. Man biegt ein Stück hochfesten Stahl um 90 Grad, doch sobald die Presse angehoben wird, biegt sich das Metall wie eine steife Feder wieder leicht zurück und steht dann wieder um 92 Grad.
Mit einer herkömmlichen Presse kann man am unteren Totpunkt nicht anhalten. Mit einer Servopresse lässt sich hingegen eine Haltezeit programmieren. Die Presse fährt nach unten, erreicht den unteren Totpunkt und hält dort für einen Bruchteil einer Sekunde hohen Druck. Diese kurze Pause ermöglicht es den inneren Spannungen im Metall, sich abzubauen, die gewünschte Form dauerhaft zu fixieren und die Rückfederung nahezu vollständig zu eliminieren.
- Die pulsierende Bewegung (Pendelmodus)
Für extrem tiefe Behälter oder komplexe Geometrien kann eine Servopresse eine pulsierende oder schrittweise Bewegung ausführen. Der Stößel drückt leicht nach unten, fährt einen Bruchteil eines Millimeters zurück, damit Schmiermittel unter das Werkzeug fließen können, und drückt dann erneut nach unten.
Diese Mikropuls-Funktion reduziert Reibung und Wärmeentwicklung drastisch und ermöglicht so das Stanzen von Tiefziehteilen in einem einzigen, kontinuierlichen Arbeitsgang, ohne dass der Boden des Teils bricht.
Warum ist das ein Wendepunkt für die moderne Fertigung?
Die Möglichkeit, die Stempelgeschwindigkeit dynamisch zu steuern, ist nicht nur ein cleverer Trick für Ingenieure – sie löst massive Probleme in der Fertigungspraxis:
Stanzen von hochfesten Stählen und Aluminium: Moderne Autos verwenden ultrahochfesten Stahl für Sicherheitskäfige und Aluminium für leichte Karosserieteile.
Beide Materialien sind bekanntermaßen schwer mit herkömmlichen Pressen zu verarbeiten. Servopressen ermöglichen das präzise Stanzen dieser leichten und umweltfreundlichen Materialien.
Kombination mehrerer Arbeitsgänge: Da eine Servopresse an bestimmten Punkten anhalten oder verlangsamen kann, lassen sich während des Formvorgangs im Werkzeug Nebenbearbeitungen wie Bohren, Gewindeschneiden oder Nieten durchführen. Dadurch entfällt der Bedarf an zusätzlichen Maschinen in der Fertigungslinie.
Enorme Energieeinsparungen: Traditionelle Pressen lassen massive Schwungräder rund um die Uhr rotieren und verbrauchen so Energie, selbst wenn keine Teile gefertigt werden. Servopressen hingegen benötigen ihre volle Leistung nur während des eigentlichen Umformhubs, wodurch die Energiekosten deutlich gesenkt werden.
Verdoppelte Werkzeugstandzeit: Durch den Wegfall des heftigen Stoßes zu Beginn jedes Hubs unterliegen Stempel und Formwerkzeuge einem deutlich geringeren Verschleiß. Die Werkzeugstandzeit verdoppelt oder verdreifacht sich bei Servosystemen häufig.
Fazit: Von reiner Kraft zu präziser Steuerung
Die Fertigung befindet sich im Wandel – weg von reiner mechanischer Kraft hin zu intelligenter, digitaler Steuerung.
Durch den Ersatz des starren Schwungrads durch die Präzision der Servosteuerung haben Hersteller eine völlig neue Art der Metallbearbeitung erschlossen. Metall ist kein widerspenstiges Hindernis mehr, das in Form gepresst werden muss; mit variabler Bewegung wird es zu einem formbaren Material, das sich wie Ton führen, dehnen und formen lässt.
Ob Sie nun Strukturbauteile für die Automobilindustrie, Gehäuse für hochwertige Elektronik oder Aerodynamikteile konstruieren.
