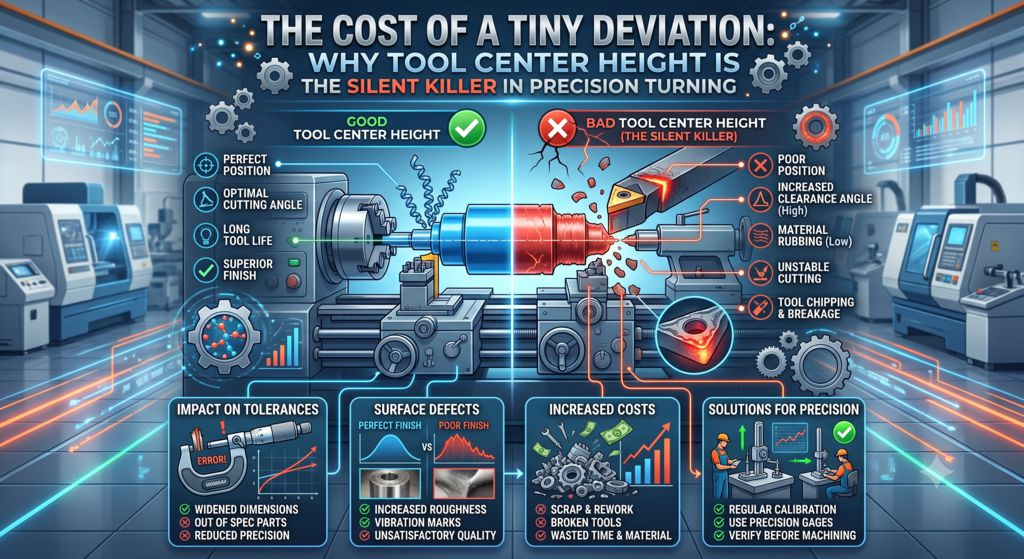

Die Kosten einer winzigen Abweichung: Warum die Werkzeugspitzenhöhe der stille Killer beim Präzisionsdrehen ist
Stellen Sie sich vor, Sie richten eine CNC-Drehmaschine für einen hochpräzisen Drehauftrag ein. Sie haben den perfekten Wendeschneidplatteneinsatz ausgewählt, Schnittgeschwindigkeit und Vorschub eingestellt, das CAM-Programm überprüft und sichergestellt, dass das Rohmaterial sicher im Futter eingespannt ist. Alles scheint perfekt. Sie drücken den Startknopf und erwarten ein makelloses, spiegelglattes Bauteil, das Ihre Toleranzen exakt einhält.
Stattdessen bemerken Sie beim Entnehmen des Werkstücks einen winzigen, hartnäckigen Metallsplitter, der aus der Stirnfläche herausragt. Oder noch schlimmer: Ihre Schneide bricht bereits nach fünf Teilen ab und hinterlässt eine raue, rissige Oberfläche.
Sie überprüfen Ihr Programm – keine Fehler. Sie überprüfen Ihr Material – keine harten Stellen. Was ist schiefgelaufen?
Wahrscheinlich sind Sie einem der häufigsten, aber chronisch übersehenen Saboteure beim Drehen zum Opfer gefallen: der Werkzeugspitzenhöhenabweichung.
In der Welt der Präzisionsdrehbearbeitung ist die exakte Ausrichtung der Werkzeugspitze auf den Drehpunkt der Spindel nicht nur ratsam, sondern entscheidet über Erfolg oder Misserfolg. Wir erklären Ihnen auf einfache und verständliche Weise, warum die Werkzeugspitzenhöhe so wichtig ist, welche Folgen eine Abweichung hat und wie Sie diese korrigieren können.
Was ist die Werkzeugspitzenhöhe?
Um die Werkzeugspitzenhöhe zu verstehen, stellen Sie sich vor, Sie blicken von der Reitstockseite aus senkrecht auf die Spindel Ihrer Drehmaschine.
Der rotierende Rohmetallstab bildet eine gedachte horizontale Linie genau durch seinen geometrischen Mittelpunkt – die Spindelmittellinie.
Die Werkzeugspitzenhöhe bedeutet, dass die Schneidspitze Ihres Schneideinsatzes exakt auf dieser horizontalen Ebene liegen muss.
Mittig: Die Werkzeugspitze ist exakt auf die Mitte des rotierenden Werkstücks ausgerichtet. Übermittel: Die Werkzeugspitze liegt etwas zu hoch, oberhalb der Spindelmittellinie. Untermittel: Die Werkzeugspitze liegt etwas zu tief, unterhalb der Spindelmittellinie. Eine Abweichung von wenigen Hundertstel Millimetern mag mikroskopisch klein erscheinen, verändert aber bei einem schnell rotierenden Schneideinsatz die Interaktion des Werkzeugs mit dem rotierenden Metall grundlegend.
Der Albtraum: Was passiert bei falscher Werkzeugspitzenhöhe? Ob Ihre Werkzeugspitze zu hoch oder zu tief liegt – die Folgen in Ihrer Werkstatt sind unmittelbar und gravierend.
- Die Falle „Über der Mitte“: Reibung und Ausbrüche
Wenn die Werkzeugspitze über der Mitte positioniert ist, verliert die scharfe Schneide ihren Freiwinkel.
Anstatt wie ein scharfes Messer sauber durch das Metall zu schneiden, reibt die Unterseite (Flanke) des Werkzeugs aggressiv am Werkstück. Diese Reibung erzeugt enorme Hitze, zerstört die Oberflächengüte und führt zu extrem schnellem Werkzeugverschleiß.
Beim Plandrehen (Abtragen der Vorderseite zur Mitte hin) kann ein über der Mitte positioniertes Werkzeug die tatsächliche Mitte des rotierenden Werkstücks nie erreichen. Es gleitet über die Mitte hinaus und hinterlässt einen kleinen, scharfen Ausbruch oder „Ausbruch“ mitten im Werkstück.
- Die Falle „Unter der Mitte“: Ausbrüche und Absplitterungen
Wenn die Werkzeugspitze unter der Mitte positioniert ist, tritt das gegenteilige Problem auf. Das Werkzeug wird in eine Position gedrückt, in der die Schnittkräfte versuchen, es unter das Werkstück zu ziehen.
Dies erhöht die Spanbelastung der empfindlichen Schneide. Da Hartmetall-Schneidwerkzeuge zwar extrem hart, aber spröde sind, führt der zusätzliche Anpressdruck häufig zu Mikroausbrüchen an der Schneide.
Schlimmer noch: Beim Abstechen unterhalb der Werkzeugmitte wird das Material so dünn, dass es vorzeitig abbricht, bevor das Werkzeug den Schnitt beendet hat. Dadurch entsteht ein scharfer Grat am fertigen Bauteil.
Der Effekt winziger Merkmale: Warum kleine Durchmesser besonders problematisch sind
Die heimtückische Wahrheit über die Werkzeugspitzenhöhe ist: Je kleiner der Durchmesser des Werkstücks, desto schädlicher wirkt sich ein Höhenfehler der Werkzeugmitte aus.
Beim Drehen eines massiven 200-mm-Stahlzylinders macht ein winziger Höhenfehler der Werkzeugmitte nur einen Bruchteil eines Prozents des Gesamtdurchmessers aus. Das Werkzeug schneidet relativ glatt über den größten Teil der Oberfläche.
Nähert sich das Werkzeug jedoch der Werkstückmitte – oder bearbeitet man Mikrobauteile auf einer Langdrehmaschine –, wird dieser winzige Höhenfehler im Vergleich zum verbleibenden Materialdurchmesser enorm. Im absoluten Zentrum führt jede noch so kleine Abweichung zu einer völlig unbrauchbaren Schnittgeometrie.
So zentrieren Sie Ihre Werkzeuge perfekt: Eine makellose Spitzenhöhe erfordert keine komplizierten physikalischen Gesetze, sondern lediglich gute Gewohnheiten und die richtigen Techniken in der Werkstatt:
Plantest (Klassische Methode): Planen Sie ein Stück Restmaterial mit geringer Schnitttiefe. Bleibt ein kleiner Vorsprung in der Mitte zurück, befindet sich Ihr Werkzeug über der Mitte (oder etwas darunter, falls der Vorsprung abbricht). Justieren Sie Ihre Unterlegscheiben oder den Werkzeughalter, bis die Planfläche von der Kante bis zur Mitte vollkommen glatt ist.
Investieren Sie in präzise optische/Laser-Voreinstellgeräte: Moderne CNC-Drehmaschinen verfügen häufig über optische Voreinstellgeräte oder Laser-Tastköpfe. Diese Geräte messen die Werkzeugspitze automatisch und eliminieren so menschliche Fehler.
Überprüfen Sie die Revolverausrichtung: Manchmal liegt das Problem nicht am Werkzeughalter, sondern am Maschinenrevolver. Nach einem leichten Stoß oder Aufprall kann die gesamte Revolverscheibe leicht dezentriert sein. Die regelmäßige Überprüfung der Revolverausrichtung stellt sicher, dass alle Werkzeugaufnahmen korrekt positioniert sind.
Achten Sie auf Verschleiß an den Werkzeughaltern: Im Laufe der Jahre können sich an den Auflageflächen der Werkzeughalter winzige Grate, Rost oder Verschleißspuren bilden. Eine verschlissene Werkzeugaufnahme führt dazu, dass selbst brandneue Wendeschneidplatten schief oder unterhalb der Mitte sitzen.
Fazit: Präzision beginnt in der Mitte.
Beim hochpräzisen CNC-Drehen entscheidet sich der Erfolg selten durch große, weitreichende Änderungen. Er liegt im Detail der korrekten Einrichtung.
Eine Abweichung der Werkzeugspitzenhöhe ist ein stiller, aber gefährlicher Faktor, da sie ein Werkzeug nicht immer sofort beschädigt – stattdessen verkürzt sie schleichend die Werkzeugstandzeit, verschlechtert die Oberflächengüte und verursacht unerklärliche Maßabweichungen, die die Bediener ratlos zurücklassen.
Nehmen Sie sich beim nächsten Einrichten einer Drehmaschine eine Minute mehr Zeit, um die Werkzeugspitzenhöhe zu überprüfen. Indem Sie Ihre Wendeschneidplatten exakt auf der Mittellinie positionieren, vermeiden Sie Fehlstellen, verlängern die Werkzeugstandzeit und stellen sicher, dass jedes Werkstück die Maschine sauber verlässt.
