Правило 20°C: почему ваши измерения меняются от утра к дню
Если вы достаточно долго работали в механическом цехе, вы почти наверняка сталкивались с самой ужасной историей о производственных дефектах.
Вот как это выглядит: вы приходите рано утром, включаете станок с ЧПУ и вырезаете высокоточную деталь. Вы достаёте калиброванный микрометр, измеряете диаметр и улыбаетесь. Он абсолютно идеален, точно по центру вашей зоны допуска. Вы кладёте деталь на верстак и идёте на обед.
Когда вы возвращаетесь поздно вечером, инспектор по контролю качества подходит, берёт точно такую же деталь, измеряет её тем же микрометром и качает головой.
Деталь выходит за пределы допуска. Она увеличилась в размере.
Вы её не трогали. Станок не переделал её волшебным образом. Так как же может цельный кусок металла изменить свой размер, просто лежа на столе?
Ответ кроется в невидимой, изменяющейся природе температуры. В мире высокоточной обработки несколько градусов нагрева могут стать разницей между идеальной аэрокосмической деталью и куском дорогостоящего металлолома. Давайте разберемся, почему детали, кажется, волшебным образом меняют свои размеры в течение дня, и почему в цехах высокоточной обработки стремятся поддерживать температуру в помещениях ровно на уровне 20°C (68°F).
Виновник: Металл «дышит» в зависимости от температуры
Чтобы понять загадку разницы между утром и днем, мы должны перестать рассматривать металл как мертвый, замерзший объект.
На микроскопическом уровне такие материалы, как алюминий, сталь и латунь, обладают высокой активностью. Когда кусок металла нагревается, его атомы начинают вибрировать быстрее и слегка отталкиваться друг от друга. Весь кусок металла расширяется, как медленно впитывающая вода губка. Когда воздух остывает, атомы расслабляются, и металл сжимается.
В нашей повседневной жизни это тепловое расширение совершенно незаметно. Но в цехе точной обработки мы измеряем параметры в микронах (одна тысячная миллиметра).
Алюминий, как известно, очень чувствителен к теплу. Даже простое действие — крепко держать алюминиевую деталь в теплых руках в течение двух минут — приведет к ее физическому расширению настолько, что она не пройдет проверку на соответствие жестким допускам.

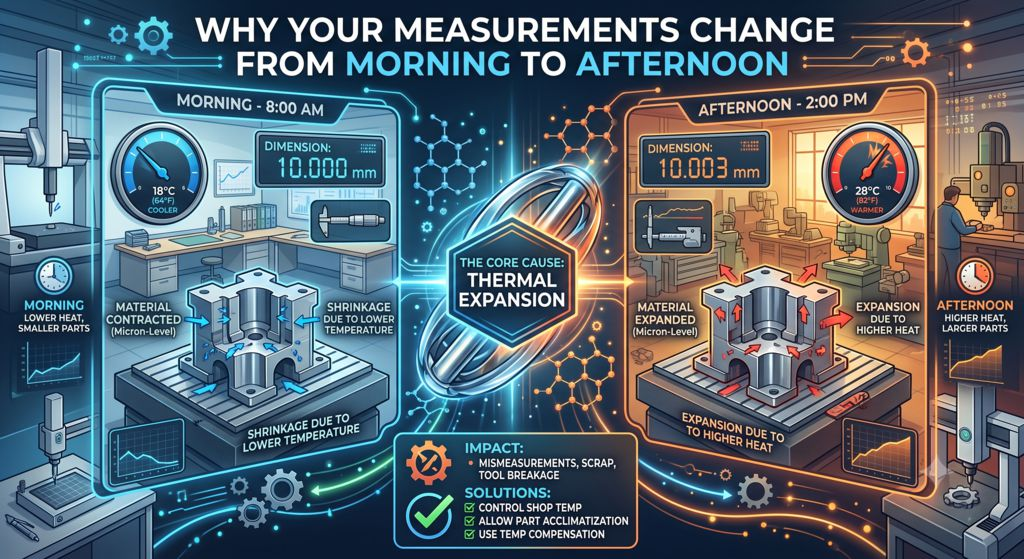

Ловушка «Утро против дня»
Давайте разберемся, почему ваши измерения в течение типичного рабочего дня в цехе без строгого климат-контроля вас обманывают.
Утренний холод
Когда вы открываете цех в 7:00 утра, здание прохладное из-за ночного воздуха. Тяжелые чугунные станки с ЧПУ холодные, металлическое сырье холодное, и ваши измерительные инструменты холодные. Когда вы обрабатываете деталь и измеряете ее, все находится в сжатом, плотно упакованном состоянии. Измерения получаются идеальными.
Дневная жара
К 15:00 все меняется. Солнце уже несколько часов палит на крышу цеха. Станки с ЧПУ работают без остановки, создавая огромное количество трения и выделяя тепло в помещение.
Теперь окружающий воздух на несколько градусов теплее.
Деталь: Деталь, лежащая на вашем верстаке, впитала дневное тепло и расширилась.
Инструменты: Ваш микрометр или штангенциркуль также нагрелись и немного изменили свою форму.
Станок: Металлическая рама станка с ЧПУ поглотила тепло и буквально выросла в высоту и ширину, изменив положение режущих инструментов.
Когда инспектор во второй половине дня измеряет деталь, изготовленную утром, он измеряет разбухшую деталь разбухшим инструментом. На самом деле, металлическая часть детали не увеличилась; она просто реагирует на температуру в помещении. Если поместить ту же деталь в холодильник, она сразу же вернется в исходное состояние.
Почему именно 20°C (68°F)?
Если температура вызывает такой хаос, очевидное решение — включить кондиционер и поддерживать стабильную температуру в помещении. Но почему каждая высококлассная инспекционная лаборатория и цех точной обработки в мире используют 20°C в качестве волшебного числа?
- Глобальное соглашение (стандарт ISO 1)
Представьте себе компанию в морозной Канаде, производящую стальной вал, и компанию в изнуряющей жаре Тайваня, производящую подшипник, в который должен вставляться вал. Если обе компании измеряют свои детали при местных температурах в помещении, детали никогда не подойдут друг к другу при сборке.
Для решения этой проблемы международное производственное сообщество создало согласованный на глобальном уровне базовый стандарт, называемый стандартом ISO 1. Он гласит, что официальный, истинный размер любого физического объекта — это его размер при температуре ровно 20°C.
Если вы проверяете деталь, точность которой должна достигать микрона, единственный способ убедиться в её правильности — измерить её, когда и деталь, и измерительный инструмент находятся при температуре ровно 20°C.
- Фактор комфорта человека
Учёные и инженеры могли бы выбрать 0°C (температура замерзания) в качестве глобального стандарта, но это сделало бы работу на заводе невероятно некомфортной. 20°C (около 68°F) были выбраны потому, что они обеспечивают идеальный баланс: достаточно тепло, чтобы операторы могли комфортно работать без тяжёлых зимних пальто, но достаточно прохладно, чтобы предотвратить перегрев оборудования.
Как «умные» цеха регулируют температуру
Достичь постоянной температуры 20°C в помещении, заполненном тепловыделяющим промышленным оборудованием, невероятно сложно. Нельзя просто использовать стандартный бытовой кондиционер. Первоклассные предприятия по механической обработке и контролю качества используют экстремальные меры для поддержания оптимальной температуры в помещении:
Мощные системы ОВК: Эти специализированные системы не просто подают холодный воздух; Они постоянно перемешивают и циркулируют воздух, чтобы предотвратить образование «горячих точек» у потолка и «холодных точек» у пола. Они поддерживают температуру в пределах одного градуса колебаний, 24 часа в сутки, 365 дней в году.
Термическая обработка: В цехах точной обработки никогда не производят обработку и не измеряют металл в момент его поступления с грузовика. Они оставляют сырье и готовые детали в помещении с температурой 20°C на 12-24 часа для «термической обработки» и стабилизации, прежде чем кто-либо прикоснется к микрометру.
Контроль влажности: В качестве бонуса, поддержание постоянной прохладной температуры в помещении позволяет системе отопления, вентиляции и кондиционирования удалять влагу из воздуха. Это предотвращает главного врага механического цеха: ржавчину.
Итог
Точная обработка — это не только наличие самых острых режущих инструментов или самых дорогих станков с ЧПУ. Это контроль физической среды.
В следующий раз, когда ваши измерения, кажется, волшебным образом смещаются между утренним кофе и послеобеденным перерывом, не вините свои инструменты. Проверьте свой термометр. Соблюдая законы теплового расширения и максимально приближая температуру в цехе к заветной отметке в 20°C, вы исключите догадки и обеспечите идеальное качество деталей в любое время суток.
