La regla de los 20 °C: ¿Por qué cambian tus mediciones de la mañana a la tarde?
Si has pasado suficiente tiempo en un taller mecánico, seguramente te habrás topado con la historia de fantasmas definitiva de la fabricación.
Sucede así: Llegas temprano por la mañana, enciendes la máquina CNC y mecanizas una pieza de alta precisión. Sacas tu micrómetro calibrado, mides el diámetro y sonríes. Es absolutamente perfecto, justo en el centro de la zona de tolerancia. Dejas la pieza en tu mesa de trabajo y te vas a comer.
Cuando regresas a última hora de la tarde, el inspector de control de calidad se acerca, toma la misma pieza, la mide con el mismo micrómetro y niega con la cabeza.
La pieza está fuera de tolerancia. Ha crecido.
No la tocaste. La máquina no la volvió a mecanizar mágicamente. Entonces, ¿cómo puede un bloque sólido de metal cambiar de tamaño solo por estar sobre un escritorio?
La respuesta reside en la naturaleza invisible y cambiante de la temperatura. En el mundo de la fabricación de alta precisión, unos pocos grados de temperatura pueden marcar la diferencia entre un componente aeroespacial perfecto y un costoso trozo de chatarra. Analicemos por qué las piezas parecen cambiar de tamaño mágicamente a lo largo del día y por qué los talleres de precisión se obsesionan con mantener sus salas a exactamente 20 °C (68 °F).
El culpable: El metal se dilata y contrae con la temperatura
Para comprender el misterio de la diferencia entre la mañana y la tarde, debemos dejar de ver el metal como un objeto inerte y estático.
A nivel microscópico, materiales como el aluminio, el acero y el latón son altamente dinámicos. Cuando una pieza de metal se calienta, sus átomos vibran más rápido y se repelen ligeramente entre sí. La pieza entera se expande como una esponja que absorbe agua lentamente. Cuando el aire se enfría, los átomos se relajan y el metal se contrae.
En nuestra vida cotidiana, esta dilatación térmica es completamente imperceptible. Pero en un taller de precisión, medimos en micras (una milésima de milímetro).
El aluminio es notoriamente sensible al calor. El simple hecho de sujetar una pieza de aluminio firmemente con las manos calientes durante dos minutos provocará que se dilate lo suficiente como para no superar una estricta prueba de tolerancia.

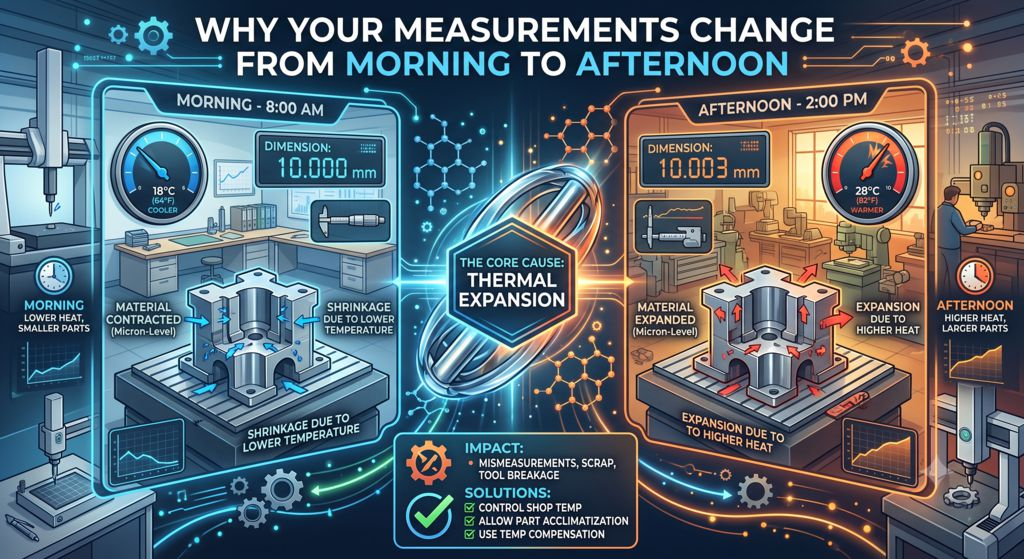

La trampa de la mañana vs. la de la tarde
Veamos por qué tus mediciones te engañan durante una jornada laboral típica en un taller sin un control climático estricto.
El frío de la mañana
Cuando abres el taller a las 7:00 a. m., el edificio está fresco por el aire de la noche. Las pesadas máquinas CNC de hierro fundido están frías, la materia prima metálica está fría y tus herramientas de medición también. Al mecanizar una pieza y medirla, todo está comprimido y compacto. La medición es perfecta.
El calor de la tarde
A las 3:00 p. m., todo ha cambiado. El sol ha estado cayendo a plomo sobre el techo de la fábrica durante horas. Las máquinas CNC han estado funcionando sin parar, generando una enorme cantidad de fricción y expulsando calor al ambiente.
Ahora, la temperatura ambiente es varios grados más alta.
La pieza: La pieza que está sobre tu mesa de trabajo ha absorbido el calor de la tarde y se ha dilatado.
Las herramientas: Tu micrómetro o calibrador también se ha calentado y ha cambiado ligeramente de forma.
La máquina: El bastidor metálico de la máquina CNC ha absorbido calor y, literalmente, se ha expandido y ensanchado, desplazando la posición de las herramientas de corte.
Cuando el inspector de la tarde mide la pieza de la mañana, está midiendo una pieza hinchada con una herramienta hinchada. La pieza no ha desarrollado metal adicional; simplemente está reaccionando a la temperatura ambiente. Si se colocara esa misma pieza en un refrigerador, recuperaría su forma original dentro de las tolerancias.
¿Por qué exactamente 20 °C (68 °F)?
Si la temperatura causa tantos problemas, la solución obvia es encender el aire acondicionado y mantener la temperatura ambiente estable. Pero, ¿por qué todos los laboratorios de inspección de alta gama y talleres de mecanizado de precisión del mundo utilizan 20 °C como la temperatura ideal?
- El protocolo global (Norma ISO 1)
Imaginemos una empresa en el gélido Canadá fabricando un eje de acero y otra en el sofocante Taiwán fabricando el cojinete en el que debe encajar el eje. Si ambas empresas midieran sus piezas a la temperatura ambiente de sus respectivas regiones, las piezas nunca encajarían correctamente al ensamblarlas. Para solucionar esto, la comunidad manufacturera internacional creó una norma de referencia globalmente aceptada: la norma ISO 1. Esta norma establece que el tamaño oficial y real de cualquier objeto físico es su tamaño a 20 °C.
Si se inspecciona una pieza que debe tener una precisión micrométrica, la única forma de saber si es realmente correcta es medirla cuando tanto la pieza como la herramienta de medición se encuentran exactamente a 20 °C.
- El factor de confort humano
Los científicos e ingenieros podrían haber elegido 0 °C (temperatura bajo cero) como estándar global, pero eso haría que trabajar en una fábrica fuera extremadamente incómodo. Se eligieron 20 °C (aproximadamente 68 °F) porque ofrece un equilibrio perfecto: es lo suficientemente cálido para que los operarios trabajen cómodamente sin necesidad de abrigos de invierno, pero lo suficientemente fresco para evitar el sobrecalentamiento de las máquinas.
Cómo los talleres inteligentes controlan la temperatura
Lograr una temperatura constante de 20 °C en una sala llena de equipos industriales que generan calor es increíblemente difícil. No basta con un aire acondicionado doméstico estándar. Las instalaciones de mecanizado e inspección de primer nivel emplean medidas extremas para controlar la temperatura:
Sistemas HVAC de alta resistencia: Estos sistemas especializados no solo expulsan aire frío; lo mezclan y circulan constantemente para evitar zonas calientes cerca del techo y zonas frías cerca del suelo. Mantienen la temperatura con una variación de tan solo un grado, las 24 horas del día, los 365 días del año.
Aclimatación térmica: Los talleres de precisión nunca mecanizan ni miden metal en el momento en que llega. Dejan que las materias primas y las piezas terminadas reposen en la sala a 20 °C durante 12 a 24 horas para que se atemperen térmicamente y se estabilicen antes de usar un micrómetro.
Control de la humedad: Además, mantener la sala a una temperatura fresca y constante permite que el sistema HVAC elimine la humedad del aire. Esto previene al peor enemigo del taller: el óxido.
En resumen: La fabricación de precisión no se trata solo de tener las herramientas de corte más afiladas o las máquinas CNC más caras. Se trata de controlar el entorno físico.
La próxima vez que sus mediciones parezcan variar misteriosamente entre su café de la mañana y su descanso de la tarde, no culpe a sus herramientas. Revise su termómetro. Al respetar las leyes de dilatación térmica y mantener su taller lo más cerca posible de los 20 °C, eliminará las conjeturas y garantizará que sus piezas sean perfectas, sin importar la hora del día.
