Die 20°C-Regel: Warum sich Ihre Messwerte im Laufe des Tages ändern
Wer schon länger in einer Werkstatt arbeitet, kennt mit Sicherheit die typische Fertigungs-Geistergeschichte.
Sie geht so: Man kommt früh morgens, schaltet die CNC-Maschine ein und fertigt ein hochpräzises Teil. Man holt sein kalibriertes Mikrometer heraus, misst den Durchmesser und freut sich. Er ist absolut perfekt, genau in der Mitte der Toleranzzone. Man legt das Teil auf die Werkbank und geht Mittagspause.
Als man am späten Nachmittag zurückkommt, kommt der Qualitätskontrolleur, nimmt genau dasselbe Teil in die Hand, misst es mit demselben Mikrometer und schüttelt den Kopf.
Das Teil ist außerhalb der Toleranz. Es hat sich gedehnt.
Man hat es nicht berührt. Die Maschine hat es nicht auf magische Weise neu gefräst. Wie kann also ein massiver Metallblock seine Größe verändern, nur weil er auf einem Tisch liegt?
Die Antwort liegt in der unsichtbaren, formverändernden Wirkung der Temperatur. In der Welt der Hochpräzisionsfertigung können wenige Grad Temperaturunterschied darüber entscheiden, ob ein Bauteil für die Luft- und Raumfahrt perfekt ist oder nur noch teurer Schrott. Wir gehen der Frage nach, warum sich Teile im Laufe des Tages scheinbar auf magische Weise verformen und warum Präzisionsbetriebe penibel darauf achten, ihre Räume exakt bei 20 °C zu halten.
Der Übeltäter: Metall atmet mit der Temperatur
Um das Rätsel der unterschiedlichen Wärmeausdehnung morgens und nachmittags zu verstehen, dürfen wir Metall nicht länger als lebloses, unbewegliches Objekt betrachten.
Auf mikroskopischer Ebene sind Materialien wie Aluminium, Stahl und Messing hochaktiv. Erwärmt sich ein Metallstück, vibrieren seine Atome schneller und drängen sich leicht voneinander weg. Das gesamte Metallstück dehnt sich aus wie ein Schwamm, der in Zeitlupe Wasser aufsaugt. Kühlt die Luft wieder ab, entspannen sich die Atome, und das Metall schrumpft.
Im Alltag ist diese Wärmeausdehnung völlig unmerklich. In einer Präzisionswerkstatt messen wir jedoch im Mikrometerbereich (ein Tausendstel Millimeter).
Aluminium ist bekanntermaßen extrem hitzeempfindlich. Schon das einfache Festhalten eines Aluminiumteils in warmen Händen für zwei Minuten führt zu einer so starken Ausdehnung, dass es eine enge Toleranzprüfung nicht mehr besteht.

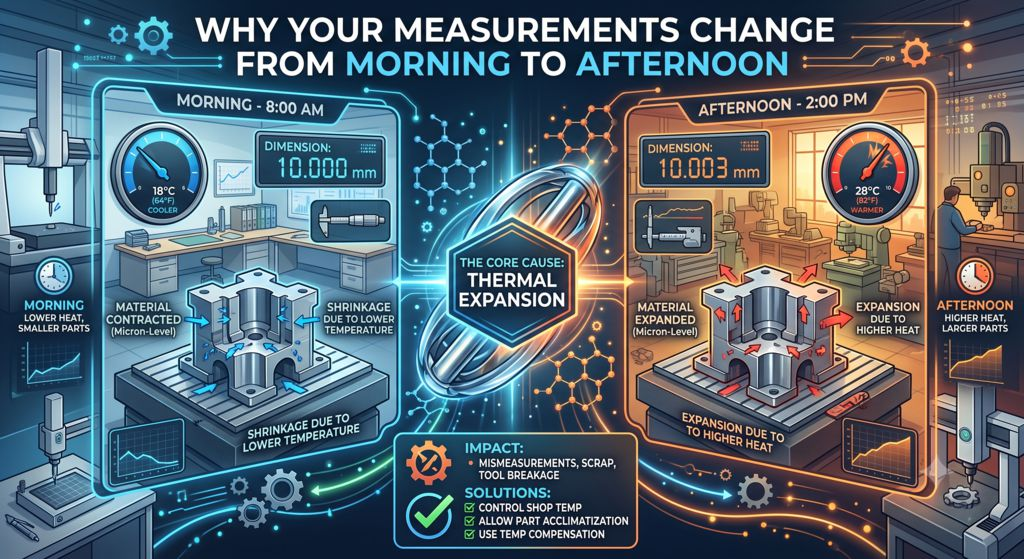

Die Falle von „Morgen vs. Nachmittag“
Betrachten wir nun, warum Ihre Messwerte während eines typischen Arbeitstages in einer Werkstatt ohne strenge Klimatisierung falsche Ergebnisse liefern.
Die Morgenkühle
Wenn Sie die Werkstatt um 7:00 Uhr öffnen, ist das Gebäude noch kühl von der Nachtluft. Die schweren CNC-Maschinen aus Gusseisen sind kalt, das Rohmaterial ist kalt und Ihre Messwerkzeuge sind kalt. Wenn Sie ein Werkstück bearbeiten und vermessen, ist alles zusammengezogen und kompakt. Die Maße stimmen perfekt.
Die Nachmittagshitze
Um 15:00 Uhr hat sich alles verändert. Die Sonne hat stundenlang auf das Fabrikdach gebrannte. Die CNC-Maschinen liefen ununterbrochen, erzeugten enorme Reibung und heizten den Raum stark auf.
Die Raumluft ist nun um einige Grad wärmer.
Das Werkstück: Das Werkstück auf Ihrer Werkbank hat die Nachmittagshitze aufgenommen und sich ausgedehnt.
Die Werkzeuge: Auch Ihr Mikrometer oder Messschieber haben sich erwärmt und ihre Form leicht verändert.
Die Maschine: Der Metallrahmen der CNC-Maschine hat Wärme absorbiert und ist buchstäblich höher und breiter geworden, wodurch sich die Position der Schneidwerkzeuge verschoben hat.
Wenn der Prüfer am Nachmittag das am Vormittag geprüfte Teil misst, misst er ein aufgequollenes Teil mit einem ebenfalls aufgequollenen Messwerkzeug. Das Teil hat nicht tatsächlich an Masse zugenommen; es reagiert lediglich auf die Raumtemperatur. Würde man dasselbe Teil in einen Kühlschrank legen, würde es sich sofort wieder auf die Toleranzwerte zusammenziehen.
Warum genau 20 °C (68 °F)?
Wenn die Temperatur so viel Chaos verursacht, wäre die naheliegende Lösung, die Klimaanlage einzuschalten und den Raum konstant zu halten. Aber warum verwenden alle führenden Prüflabore und Präzisionswerkstätten weltweit 20 °C als magischen Wert?
- Der globale Standard (ISO-1-Norm)
Stellen Sie sich ein Unternehmen im eiskalten Kanada vor, das eine Stahlwelle herstellt, und ein Unternehmen im brütend heißen Taiwan, das Lager, in das die Welle geschoben werden muss. Wenn beide Unternehmen ihre Teile bei ihren jeweiligen Raumtemperaturen messen, passen die Teile nach der Montage nicht zusammen.
Um dieses Problem zu lösen, hat die internationale Fertigungsindustrie eine weltweit anerkannte Basisnorm geschaffen: die ISO-1-Norm. Es legt fest, dass die offizielle, tatsächliche Größe eines jeden physischen Objekts seine Größe bei exakt 20 °C ist.
Wenn Sie ein Bauteil prüfen, das bis auf den Mikrometer genau sein muss, können Sie die Korrektheit nur überprüfen, indem Sie es messen, wenn sowohl das Bauteil als auch das Messgerät exakt 20 °C warm sind.
- Der Faktor Komfort
Wissenschaftler und Ingenieure hätten 0 °C (Gefrierpunkt) als globalen Standard wählen können, aber das würde die Arbeit in einer Fabrik extrem unangenehm machen. 20 °C (ca. 68 °F) wurden gewählt, weil sie ein optimales Gleichgewicht bieten: Es ist warm genug, damit die Bediener ohne dicke Wintermäntel komfortabel arbeiten können, aber kühl genug, um eine Überhitzung der Maschinen zu verhindern.
Wie intelligente Betriebe die Temperatur regulieren
Eine konstante Temperatur von 20 °C in einem Raum mit wärmeerzeugenden Industrieanlagen zu erreichen, ist extrem schwierig. Man kann nicht einfach eine herkömmliche Klimaanlage verwenden. Erstklassige Bearbeitungs- und Prüfbetriebe setzen extreme Maßnahmen ein, um ihre Umgebung optimal zu kontrollieren:
Hochleistungs-Klimaanlagen: Diese Spezialsysteme blasen nicht nur kalte Luft, sondern mischen und zirkulieren sie permanent, um „heiße Stellen“ an der Decke und „kalte Stellen“ am Boden zu vermeiden. Sie halten die Temperatur konstant – rund um die Uhr, 365 Tage im Jahr – mit einer Abweichung von maximal einem Grad.
Thermische Lagerung: Präzisionsbetriebe bearbeiten oder messen Metall niemals direkt nach der Anlieferung. Rohmaterialien und Fertigteile werden 12 bis 24 Stunden lang in einem 20 °C warmen Raum gelagert, um sich zu stabilisieren, bevor auch nur ein Mikrometer zum Einsatz kommt.
Feuchtigkeitskontrolle: Zusätzlich sorgt die konstante, kühle Raumtemperatur dafür, dass die Klimaanlage die Luftfeuchtigkeit reduziert. Dies beugt dem größten Feind der Fertigungshalle vor: Rost.
Fazit: Präzisionsfertigung bedeutet nicht nur die schärfsten Schneidwerkzeuge oder die teuersten CNC-Maschinen. Es geht um die Kontrolle der Umgebungsbedingungen.
Wenn Ihre Messwerte das nächste Mal zwischen Ihrem Morgenkaffee und Ihrer Nachmittagspause wie von Zauberhand verschwinden, geben Sie nicht Ihren Werkzeugen die Schuld. Überprüfen Sie
