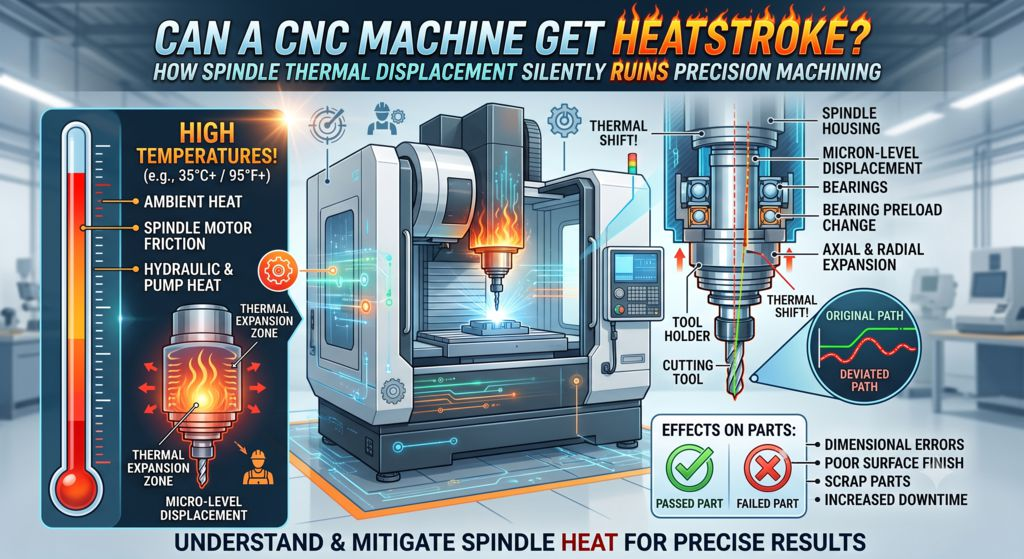

Kann eine CNC-Maschine einen Hitzschlag erleiden? Wie thermische Spindelverformung die Präzisionsbearbeitung unbemerkt ruiniert
Stellen Sie sich einen brütend heißen Sommertag vor. Sie betreten die Werkstatt, legen ein frisches Werkstück in Ihre CNC-Maschine und starten einen hochpräzisen Auftrag. Die ersten Teile kommen makellos vom Band – jede Abmessung stimmt bis auf den Mikrometer genau.
Sie sind zufrieden mit dem Produktionslauf, essen schnell zu Mittag und lassen die Maschine ihre Arbeit tun.
Als Sie einige Stunden später zurückkehren, um die neueste Charge zu prüfen, erleben Sie einen bösen Schock. Die Teile sind außerhalb der Spezifikationen. Die Taschen sind zu tief gefräst, oder die Bohrungen sind leicht dezentriert. Dabei hat niemand das CAM-Programm geändert, das Schneidwerkzeug ist nicht verschlissen und die Maschine ist nicht abgestürzt.
Was ist schiefgelaufen? Ihre CNC-Maschine hat einen Fall von thermischer Spindelverformung erlitten – oder, einfacher ausgedrückt, einen Hitzschlag.
Werfen wir einen einfachen, mathematikfreien Blick darauf, warum es zu thermischer Spindelverformung kommt, wie diese Ihre Präzisionsteile beeinträchtigt und was Sie tun können, um Ihre Maschine kühl, ruhig und präzise zu halten.
Was ist thermische Spindelausdehnung?
Um zu verstehen, wie eine Maschine einen „Hitzschlag“ erleidet, betrachten wir die Vorgänge im Spindelkopf während eines typischen Bearbeitungszyklus.
Die Spindel ist das Herzstück einer CNC-Fräsmaschine oder Drehmaschine. In ihrem Metallgehäuse drehen sich Hochleistungslager mit Tausenden – manchmal Zehntausenden – von Umdrehungen pro Minute. Gleichzeitig verbraucht der Elektromotor, der die Spindel antreibt, erhebliche Energie.
Diese Bewegung und Energie erzeugen Reibung, und Reibung erzeugt Wärme.
Da die Spindel kontinuierlich läuft, steigt die Innentemperatur. Ähnlich wie eine Brücke, die sich in der Sommersonne ausdehnt, dehnen sich das Metallgehäuse, die Lager und die Welle in der Spindel aus. Da die Spindel an der Maschinensäule befestigt ist, kann sie sich nur in eine Richtung ausdehnen: nach unten zum Werkstück.
Diese unerwünschte, durch Wärme verursachte Bewegung bezeichnen Ingenieure als thermische Spindelausdehnung oder thermische Ausdehnung.
Die Zerstörung: Wie sich Wärmeausdehnung schleichend auf Ihre Werkstücke auswirkt
In der Hochpräzisionsfertigung kämpfen wir um Toleranzen im Mikrometerbereich (Tausendstel Millimeter). Ein menschliches Haar ist etwa 70 Mikrometer dick. Eine heiße, stark beanspruchte Spindel kann sich beim Erwärmen leicht um 20 bis 50 Mikrometer oder mehr ausdehnen.
Wenn sich Ihre Spindel nach unten ausdehnt, dringt das daran befestigte Schneidwerkzeug tiefer in das Material ein, als die Steuerung annimmt.
So zerstört diese Wärmeausdehnung Ihre Werkstücke auf subtile Weise:
- Das Problem des „Nullpunkt-Driftens“ (Z-Achsen-Kriechen)
Wenn Sie den Werkzeughöhenversatz (Z-Nullpunkt) bei kalter Maschine einstellen, ist dieser Referenzpunkt nur gültig, solange die Maschine kalt bleibt. Mit der Erwärmung und Ausdehnung der Spindel nach unten schneidet Ihr Werkzeug immer tiefer. Taschen werden überfräst, Stufenhöhen ungleichmäßig und dünnwandige Werkstücke können vollständig zerstört werden. - Abweichungen bei Mehrfachbearbeitung
Stellen Sie sich vor, Sie bearbeiten ein Werkstück mit einem großen Planfräser, während die Spindel noch warm ist, und wechseln später, wenn die Spindel während einer Pause abgekühlt ist, zu einem kleinen Bohrer. Der Höhenunterschied zwischen den beiden Bearbeitungsvorgängen führt zu Stufen, falsch ausgerichteten Bohrungen und ungleichmäßigen Tiefenmessungen am selben Werkstück. - Thermische Verformung entlang der Achsen
Wärme drückt das Werkzeug nicht nur senkrecht nach unten (Z-Achse). Die Wärme des Spindelmotors und der internen Lager kann in das Maschinengehäuse abstrahlen und so eine leichte Neigung der Säule oder des Spindelstocks verursachen. Dies führt zu subtilen Ausrichtungsfehlern entlang der X- und Y-Achse, wodurch aus exakten Kreisen leichte Ovale werden oder Wandverjüngungen in tiefen Taschen entstehen.
Warum erkennt die CNC-Maschine die thermische Ausdehnung nicht? Moderne CNC-Maschinen verwenden Linear-Encoder und Positionssensoren, um die Werkzeugposition zu erfassen. Warum verhindern sie also nicht automatisch die thermische Ausdehnung?
Der Grund ist einfach: Standard-Positionssensoren messen die Bewegung der Schlitten und Achsen, nicht aber die thermische Ausdehnung der Spindelwelle selbst. Der Maschinencomputer geht davon aus, dass der Z-Achsen-Motor seine Position perfekt hält – und merkt nicht, dass sich das Stahlgehäuse um den Werkzeughalter aufgrund der Hitze nach unten gedehnt hat.
Wie intelligente Betriebe die Hitze bewältigen
Reibung lässt sich nicht vollständig eliminieren, aber führende Fertigungsbetriebe nutzen clevere Strategien, um zu verhindern, dass die thermische Ausdehnung ihre Produktion beeinträchtigt:
- Das morgendliche Aufwärmprogramm
Eine kalte Maschine ist unberechenbar. Vor der Bearbeitung hochpräziser Teile führen erfahrene Zerspanungsmechaniker ein 20- bis 30-minütiges Aufwärmprogramm durch. Dabei dreht sich die Spindel sanft und bewegt die Achsen, sodass die Maschine ihre stabile Betriebstemperatur erreicht, bevor ein Werkzeug mit Metall in Berührung kommt. Sobald die Maschine das thermische Gleichgewicht erreicht hat, stoppt die Wärmeausdehnung und die Maschine bleibt stabil. - Aktive Spindelkühlung
Hochgeschwindigkeits- oder Hochleistungs-CNC-Maschinen verfügen oft über integrierte Kühlmäntel, die das Spindelgehäuse umschließen. Ein Industriekühler pumpt kontinuierlich temperierte Flüssigkeit um die Spindel und führt die Wärme direkt an der Quelle ab, bevor sich das Metall ausdehnen kann. - Thermische Sensoren und Softwarekompensation
Moderne High-End-Werkzeugmaschinen sind mit direkt in Spindel und Maschinengehäuse integrierten Temperatursensoren ausgestattet. Die Maschinensteuerung überwacht diese Sensoren in Echtzeit und passt die Werkzeugposition mithilfe intelligenter Algorithmen automatisch um wenige Mikrometer an, um die Wärmeausdehnung auszugleichen.
Fazit: Halten Sie Ihre Spindel kühl für gleichbleibende Präzision
Eine CNC-Maschine mag zwar aus schwerem Stahl und Eisen bestehen, ist aber genauso empfindlich gegenüber Temperaturschwankungen wie jeder lebende Organismus.
Wenn Ihre Teile während einer langen Produktionsserie plötzlich unerklärlicherweise außerhalb der Toleranz liegen, geben Sie nicht sofort Ihrer CAM-Software oder Ihren Schneidwerkzeugen die Schuld. Prüfen Sie, ob Ihre Maschine überhitzt.
Durch Vorwärmen Ihrer Ausrüstung, den Einsatz geeigneter Kühlsysteme und die Berücksichtigung der physikalischen Gesetze der Wärme können Sie die thermische Ausdehnung der Spindel kontrollieren und sicherstellen, dass jedes Teil perfekt vom Band läuft.
