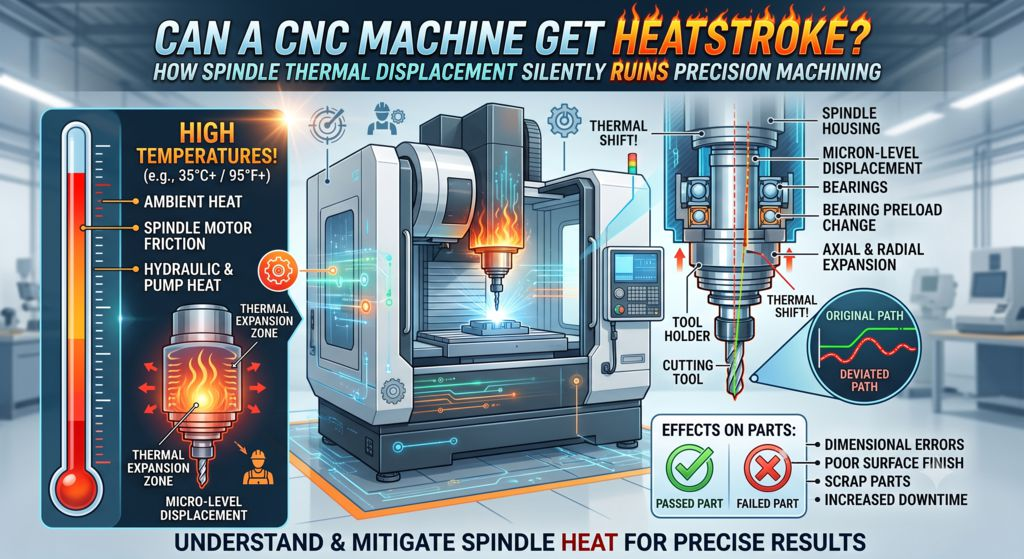

¿Puede una máquina CNC sufrir un golpe de calor? Cómo el desplazamiento térmico del husillo arruina silenciosamente el mecanizado de precisión
Imagina que es un día de verano abrasador. Entras al taller, cargas una pieza nueva en tu máquina CNC y comienzas un trabajo de alta precisión. Las primeras piezas salen de la línea impecables: cada dimensión es perfecta, hasta el micrón.
Te sientes satisfecho con la producción, tomas un almuerzo rápido y dejas que la máquina haga su magia.
Cuando regresas unas horas después para inspeccionar el último lote, te llevas una desagradable sorpresa. Las piezas no cumplen con las especificaciones. Los huecos están cortados demasiado profundos o los agujeros están ligeramente descentrados. Sin embargo, nadie modificó el programa CAM, la herramienta de corte no está desgastada y la máquina no se averió.
¿Qué salió mal? Tu máquina CNC sufrió un caso de dilatación térmica del husillo; o dicho de otro modo, tu máquina sufrió un golpe de calor.
Analicemos de forma sencilla y sin matemáticas por qué se produce el desplazamiento térmico del husillo, cómo causa estragos en las piezas de precisión y qué puede hacer para mantener su máquina fría, estable y precisa.
¿Qué es el desplazamiento térmico del husillo?
Para comprender cómo una máquina sufre un sobrecalentamiento, piense en lo que sucede dentro del cabezal del husillo durante un ciclo de mecanizado típico.
El husillo es el corazón de una fresadora o torno CNC. Dentro de su carcasa metálica, rodamientos de alta resistencia giran a miles, a veces decenas de miles, de revoluciones por minuto (RPM). Al mismo tiempo, el motor eléctrico que impulsa el husillo consume una cantidad considerable de energía.
Todo ese movimiento y energía generan fricción, y la fricción genera calor.
A medida que el husillo gira continuamente, la temperatura interna aumenta. Al igual que un puente que se expande bajo el sol de verano, la carcasa metálica, los rodamientos y el eje dentro del husillo comienzan a dilatarse. Dado que el husillo está anclado a la columna de la máquina, solo tiene una dirección para expandirse: hacia abajo, hacia la pieza de trabajo.
Este movimiento indeseado causado por el calor es lo que los ingenieros denominan desplazamiento térmico o dilatación térmica del husillo.
Destrucción: Cómo la dilatación térmica afecta sus piezas de forma insidiosa
En la fabricación de alta precisión, luchamos por lograr tolerancias medidas en micras (milésimas de milímetro). Un cabello humano tiene aproximadamente 70 micras de grosor. Un husillo caliente y sometido a un uso intensivo puede dilatarse fácilmente entre 20 y 50 micras o más al calentarse.
Cuando el husillo se dilata hacia abajo, la herramienta de corte acoplada a él penetra más profundamente en el material de lo que el ordenador de control cree.
Así es como esta dilatación térmica daña su trabajo de maneras sutiles:
- El problema del «desplazamiento del cero» (deslizamiento del eje Z)
Si ajusta la altura de la herramienta (cero Z) con la máquina fría, ese punto de referencia solo es válido mientras la máquina permanece fría. A medida que el husillo se calienta y se dilata hacia abajo, la herramienta corta cada vez más profundamente. Las cavidades terminan sobrefresadas, las alturas de los escalones se vuelven irregulares y las piezas de paredes delgadas pueden quedar completamente arruinadas. - Discrepancias en el uso de múltiples herramientas
Imagine usar una fresa frontal grande para desbastar una pieza mientras el husillo está caliente, y luego cambiar a una broca pequeña cuando el husillo se ha enfriado durante una pausa. La diferencia de altura entre las dos operaciones con herramientas provocará escalones, agujeros desalineados y mediciones de profundidad inconsistentes en la misma pieza. - Distorsión térmica en los ejes
El calor no solo empuja la herramienta hacia abajo (eje Z). El calor del motor del husillo y los cojinetes internos puede irradiarse hacia la carcasa de la máquina, provocando una ligera inclinación de la columna o el cabezal. Esto introduce sutiles errores de alineación en los ejes X e Y, convirtiendo círculos perfectos en óvalos o causando conicidad en las paredes de cavidades profundas.
¿Por qué la máquina CNC no detecta su dilatación térmica?
Las máquinas CNC modernas utilizan codificadores lineales y sensores de posición para rastrear la posición de la herramienta. Entonces, ¿por qué no detienen automáticamente la dilatación térmica?
La razón es simple: los sensores de posición estándar miden el movimiento de las guías y los ejes, no la dilatación térmica del propio eje metálico del husillo. El ordenador de la máquina cree que el motor del eje Z mantiene la posición a la perfección, sin percatarse de que la carcasa de acero que rodea el portaherramientas se ha estirado hacia abajo debido al calor.
Cómo los talleres inteligentes combaten el calor
Si bien no se puede eliminar la fricción por completo, los talleres de mecanizado de primer nivel utilizan estrategias ingeniosas para evitar que la dilatación térmica arruine sus ciclos de producción:
- La rutina de calentamiento matutina
Una máquina fría es impredecible. Antes de mecanizar piezas de alta precisión, los operarios experimentados ejecutan un programa de calentamiento de 20 a 30 minutos. Este programa hace girar suavemente el husillo y mueve los ejes, llevando la máquina a su temperatura de funcionamiento estable antes de que cualquier herramienta toque el metal. Una vez que la máquina alcanza el equilibrio térmico, deja de expandirse y se mantiene estable. - Enfriadores activos del husillo
Las máquinas CNC de alta velocidad o de uso intensivo suelen incorporar camisas de refrigeración integradas que envuelven la carcasa del husillo. Un enfriador industrial bombea continuamente fluido con temperatura controlada alrededor del husillo, extrayendo el calor de la fuente antes de que el metal se expanda. - Sensores térmicos y compensación por software
Las modernas máquinas herramienta de alta gama vienen equipadas con sensores de temperatura integrados directamente en el husillo y la carcasa de la máquina. El controlador de la máquina monitoriza estos sensores en tiempo real y utiliza algoritmos inteligentes para ajustar automáticamente la posición de la herramienta en unos pocos micrómetros, compensando la expansión térmica a medida que se produce.
Conclusión: Mantenga el husillo frío para una precisión constante
Una máquina CNC puede estar hecha de acero y hierro pesados, pero es tan vulnerable a los cambios de temperatura como cualquier organismo vivo.
La próxima vez que sus piezas comiencen a desviarse misteriosamente de la tolerancia durante una larga serie de producción, no culpe inmediatamente al software CAM ni a las herramientas de corte. Compruebe si su máquina está funcionando a alta temperatura. Calentando adecuadamente el equipo, utilizando sistemas de refrigeración apropiados y respetando las leyes de la física del calor, puede controlar la dilatación térmica del husillo y garantizar que cada pieza salga de la línea de producción en perfectas condiciones.
