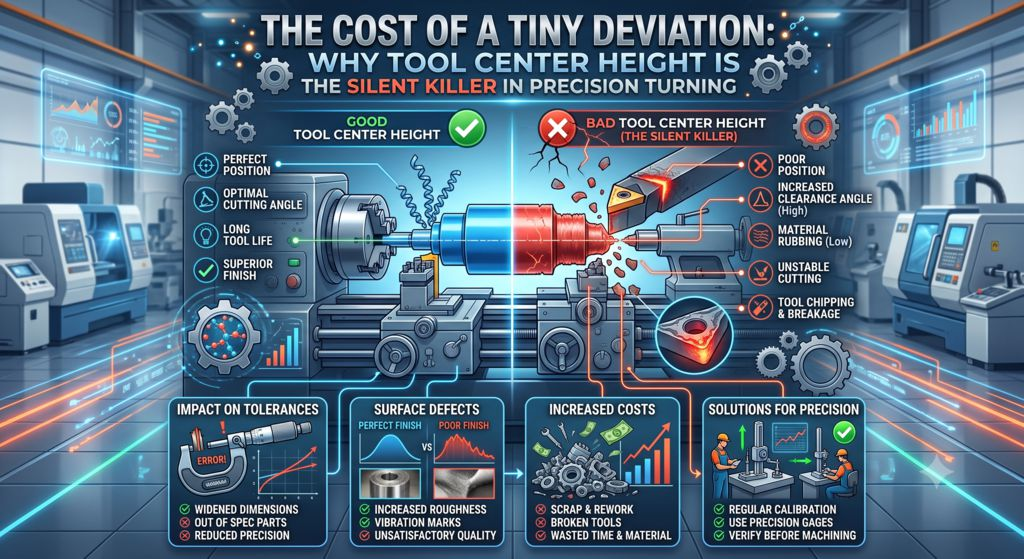

El costo de una mínima desviación: Por qué la altura del centro de la herramienta es el asesino silencioso en el torneado de precisión
Imagina configurar un torno CNC para un trabajo de torneado de alta precisión. Has elegido la plaquita perfecta, ajustado las velocidades y avances, verificado el programa CAM y te has asegurado de que la materia prima esté bien sujeta en el mandril. Todo parece impecable. Pulsas el botón verde, esperando una pieza perfecta, con un acabado de espejo y que cumpla con las tolerancias con precisión.
En cambio, al extraer la pieza, notas una pequeña y persistente protuberancia de metal que sobresale de la superficie. O peor aún, el filo de corte se astilla después de solo cinco piezas, dejando una superficie rugosa y agrietada.
Revisas el programa: sin errores. Revisas el material: sin puntos duros. ¿Qué salió mal?
Probablemente te hayas topado con uno de los saboteadores más comunes, pero a menudo ignorados, en el torneado: la desviación de la altura del centro de la herramienta.
En el mundo del torneado de precisión, alinear perfectamente la punta de la herramienta con el centro de rotación del husillo no es solo una buena práctica, sino la diferencia entre un trabajo rentable y un montón de chatarra. Analicemos de forma sencilla y sin cálculos matemáticos por qué la altura del centro de la herramienta es tan importante, qué sucede cuando no está alineada y cómo corregirlo.
¿Qué es la altura del centro de la herramienta?
Para entender la altura del centro, imagínese mirando a lo largo del husillo del torno desde el contrapunto.
La barra de metal en bruto que gira crea una línea horizontal imaginaria que pasa justo por su centro geométrico exacto: este es el eje del husillo.
La altura del centro de la herramienta simplemente significa alinear la punta de la plaquita de corte de manera que se encuentre exactamente en ese mismo plano horizontal.
En el centro: La punta de la herramienta se alinea perfectamente con el centro de la pieza giratoria.
Por encima del centro: La punta de la herramienta se encuentra ligeramente por encima del eje del husillo.
Por debajo del centro: La punta de la herramienta se encuentra ligeramente por debajo del eje del husillo.
Si bien una desviación de unas pocas centésimas de milímetro puede parecer microscópica, para una plaquita de corte de alta velocidad, altera fundamentalmente la forma en que la herramienta interactúa con el metal giratorio.
La pesadilla: ¿Qué sucede cuando la altura del centro es incorrecta?
Ya sea que la punta de la herramienta se encuentre demasiado alta o demasiado baja, las consecuencias en el taller son inmediatas y problemáticas.
- La trampa de la herramienta «por encima del centro»: rozamiento y marcas
Cuando la punta de la herramienta se coloca por encima del centro, el filo pierde su ángulo de corte.
En lugar de cortar limpiamente el metal como un cuchillo afilado, la parte inferior (flanco) de la herramienta roza agresivamente contra la pieza de trabajo. Esta fricción genera una gran cantidad de calor, daña el acabado superficial y provoca un desgaste acelerado de la herramienta.
Además, al mecanizar una pieza (cortando transversalmente hacia el centro), una herramienta colocada por encima del centro nunca puede alcanzar el centro real de la barra giratoria. Pasa por encima del centro, dejando una pequeña marca o marca de metal sin cortar justo en el medio de la pieza.
- La trampa del «debajo del centro»: Desconchado y rotura
Cuando la punta de la herramienta se encuentra por debajo del centro, ocurre el problema opuesto. La herramienta se ve empujada hacia abajo, donde las fuerzas de corte intentan arrastrarla por debajo de la pieza.
Esto aumenta la carga de viruta en la delicada punta del inserto. Dado que las herramientas de corte de carburo son extremadamente duras pero frágiles, esta presión adicional hacia abajo suele provocar microdesconchados a lo largo del filo de corte.
Peor aún, si se realiza una operación de tronzado (corte) por debajo del centro, el material se adelgazará tanto que se romperá prematuramente antes de que la herramienta termine el corte, dejando una rebaba afilada en la pieza terminada.
El efecto de los pequeños detalles: Por qué los diámetros pequeños son los más perjudiciales
Esta es la cruda realidad sobre la altura del centro de la herramienta: cuanto menor sea el diámetro de la pieza, más destructivo será un error en la altura del centro.
Si se está torneando un cilindro de acero macizo de 200 mm, un pequeño error en la altura del centro representa solo una fracción del uno por ciento del diámetro total. La herramienta cortará con relativa suavidad en la mayor parte de la superficie.
Sin embargo, a medida que la herramienta se acerca al centro de la pieza —o si se mecanizan microcomponentes en un torno tipo suizo— ese pequeño error de altura se vuelve enorme en comparación con el diámetro restante del material. En el centro exacto, cualquier desviación, por pequeña que sea, arruina por completo la geometría de corte.
Cómo centrar perfectamente las herramientas
Lograr una altura de centrado impecable no requiere física compleja; solo se necesitan buenos hábitos y las técnicas adecuadas en el taller:
Utilice la prueba de la cara (el método clásico): Refrente un trozo de material de desecho con una profundidad de corte ligera. Si queda una pequeña protuberancia en el centro, la herramienta está por encima del centro (o ligeramente por debajo, si la protuberancia se rompe). Ajuste las calzas o el portaherramientas hasta que la cara esté completamente lisa desde el borde hasta el centro.
Invierta en ajustadores ópticos/láser de precisión: Los tornos CNC modernos suelen incorporar ajustadores ópticos o sondas láser. Estos dispositivos miden automáticamente la punta física de la herramienta, eliminando el error humano. Verifique la alineación de la torreta: A veces, el problema no está en el portaherramientas, sino en la torreta de la máquina. Si su máquina sufrió un golpe o impacto leve en el pasado, es posible que todo el disco de la torreta esté ligeramente descentrado. Revisar periódicamente la alineación de la torreta garantiza que todas las estaciones de herramientas estén en su lugar correcto.
Preste atención al desgaste de los portaherramientas: Con el paso de los años, los portaherramientas pueden desarrollar pequeñas rebabas, óxido o desgaste en sus superficies de apoyo. Un alojamiento de herramienta desgastado hará que incluso las plaquitas nuevas queden torcidas o descentradas.
Conclusión: La precisión comienza en el centro.
En el torneado CNC de alta precisión, el éxito rara vez se decide con grandes cambios. Se decide en el micromundo de las configuraciones adecuadas.
La desviación de la altura del centro de la herramienta es un asesino silencioso, ya que no siempre rompe la herramienta al instante; en cambio, reduce gradualmente su vida útil, arruina los acabados superficiales y causa errores dimensionales inexplicables que dejan a los operarios perplejos.
La próxima vez que prepares un trabajo de torneado, dedica un minuto adicional a verificar la altura del centro de la herramienta. Al mantener las plaquitas justo en el eje central, eliminarás marcas, prolongarás la vida útil de la herramienta y garantizarás que cada pieza salga de la máquina con un acabado impecable.
¿Alguna vez te has encontrado con una marca misteriosa en una pieza mecanizada o con una vida útil corta de la herramienta durante un trabajo de torneado? ¿Cómo verifica tu taller la altura del centro de la herramienta? ¡Cuéntanos en los comentarios!
