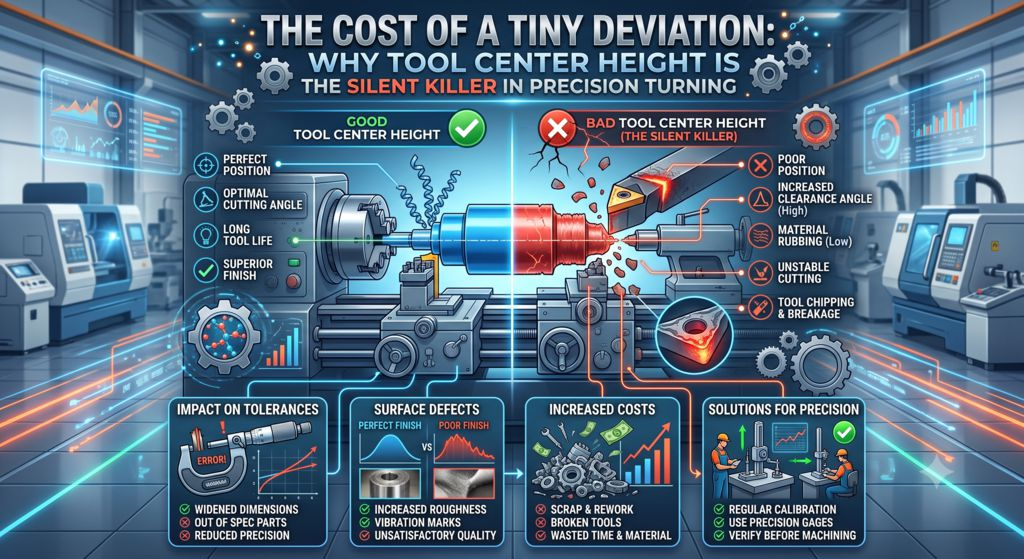

Le coût d’un infime écart : Pourquoi la hauteur d’axe de l’outil est le fléau silencieux du tournage de précision
Imaginez : vous configurez un tour CNC pour une opération de tournage de haute précision. Vous avez choisi l’insert idéal, réglé les vitesses et avances, vérifié le programme FAO et vous êtes assuré que la pièce brute est bien fixée dans le mandrin. Tout semble parfait. Vous appuyez sur le bouton vert, vous attendant à une pièce impeccable, à la finition miroir, parfaitement centrée et conforme aux tolérances.
Au lieu de cela, lorsque vous retirez la pièce, vous remarquez une minuscule bavure tenace sur sa surface. Pire encore, votre arête de coupe s’écaille après seulement cinq pièces, laissant une finition de surface rugueuse et irrégulière.
Vous vérifiez votre programme : aucune erreur. Vous vérifiez votre matériau : aucune dureté. Qu’est-ce qui a mal tourné ?
Vous avez probablement été victime de l’un des saboteurs les plus courants, et pourtant les plus négligés, du tournage : l’écart de hauteur d’axe de l’outil.
Dans le monde du tournage de précision, aligner parfaitement la pointe de l’outil avec le centre de rotation de la broche n’est pas seulement une bonne pratique : c’est ce qui fait la différence entre une pièce rentable et une pièce à rebuter. Examinons simplement, sans calculs, pourquoi la hauteur du centre de l’outil est si importante, ce qui se passe lorsqu’elle est incorrecte et comment y remédier.
Qu’est-ce que la hauteur d’axe de l’outil ?
Pour comprendre la hauteur d’axe, imaginez que vous regardez la broche de votre tour depuis la contre-pointe, dans le sens de la longueur.
La barre de métal brut en rotation crée une ligne horizontale imaginaire qui passe exactement par son centre géométrique : c’est l’axe de la broche.
La hauteur d’axe de l’outil consiste simplement à aligner parfaitement la pointe de votre plaquette de coupe sur ce même plan horizontal.
Axe parfait : la pointe de l’outil est parfaitement alignée avec le centre de la pièce en rotation.
Haut-axe : la pointe de l’outil est légèrement trop haute, au-dessus de l’axe de la broche.
Bas-axe : la pointe de l’outil est légèrement trop basse, en dessous de l’axe de la broche.
Bien qu’un écart de quelques centièmes de millimètre puisse paraître infime, pour une plaquette de coupe à grande vitesse, il modifie fondamentalement l’interaction de l’outil avec le métal en rotation.
Le cauchemar : que se passe-t-il lorsque la hauteur d’axe est incorrecte ?
Que la pointe de votre outil soit trop haute ou trop basse, les conséquences dans votre atelier sont immédiates et importantes.
- Le piège du positionnement « au-dessus du centre » : frottements et bavures
Lorsque la pointe de votre outil est positionnée au-dessus du centre, le tranchant perd son angle de dépouille.
Au lieu de couper proprement le métal comme un couteau bien aiguisé, le flanc de l’outil frotte violemment contre la pièce. Ce frottement génère une chaleur intense, détériore l’état de surface et provoque une usure prématurée de l’outil.
De plus, lors du dressage d’une pièce (usinage de la face avant vers le centre), un outil positionné au-dessus du centre ne peut jamais atteindre le centre exact de la barre rotative. Il passe au-dessus du centre, laissant une petite bavure de métal non coupée au centre de la pièce.
- Le piège du positionnement « en dessous du centre » : écaillage et cassures
Lorsque la pointe de votre outil est positionnée en dessous du centre, le problème inverse se produit. L’outil est en quelque sorte poussé vers le bas, dans une position où les forces de coupe tendent à l’entraîner sous la pièce.
Cela augmente la charge de copeaux sur la pointe fragile de l’insert. Les outils de coupe en carbure étant extrêmement durs mais fragiles, cette pression excessive vers le bas provoque souvent des micro-ébréchures le long du tranchant.
Pire encore, lors d’une opération de tronçonnage en biais, la matière finit par devenir si fine qu’elle se casse prématurément avant que l’outil n’ait terminé la coupe, laissant une bavure tranchante sur la pièce finie.
L’effet des détails infimes : pourquoi les petits diamètres sont les plus préjudiciables
Voici la vérité sur la hauteur de centrage : plus le diamètre de votre pièce est petit, plus une erreur de centrage est dommageable.
Si vous usinez un cylindre en acier massif de 200 mm, une infime erreur de centrage ne représente qu’une fraction de pour cent du diamètre total. L’outil usinera la majeure partie de la surface de manière relativement lisse.
Cependant, à mesure que l’outil se rapproche du centre de la pièce – ou si vous usinez des micro-composants sur un tour suisse – cette même infime erreur de centrage devient considérable par rapport au diamètre restant. Au centre absolu, le moindre écart, aussi minime soit-il, compromet complètement la géométrie de coupe.
Comment obtenir un centrage parfait de vos outils
Obtenir une hauteur de centrage parfaite ne nécessite pas de connaissances physiques complexes ; il suffit de bonnes habitudes et des techniques d’atelier appropriées :
Utilisez le test de dressage (méthode classique) : dressez une chute de matériau avec une faible profondeur de passe. Si une petite protubérance subsiste au centre, votre outil est trop haut (ou légèrement trop bas si la protubérance se casse). Ajustez vos cales ou votre porte-outil jusqu’à ce que la face soit parfaitement lisse du bord au centre.
Investissez dans des systèmes de réglage optiques/laser de précision : les tours CNC modernes sont souvent équipés de systèmes de réglage optiques ou de palpeurs laser. Ces dispositifs mesurent automatiquement la position de la pointe de l’outil, éliminant ainsi les erreurs humaines.
Vérifiez l’alignement de votre tourelle : parfois, le problème ne vient pas du porte-outil, mais de la tourelle elle-même. Si votre machine a subi un léger choc ou une chute, le disque de la tourelle peut être légèrement décentré. Un contrôle régulier de l’alignement de la tourelle garantit le bon positionnement de tous vos porte-outils.
Surveillez l’usure des porte-outils : avec le temps, de minuscules bavures, de la rouille ou des zones d’usure peuvent se former sur les surfaces d’appui des porte-outils. Une surface d’appui usée peut entraîner un mauvais positionnement, même pour des plaquettes neuves. À retenir : La précision commence au centre
En tournage CNC de haute précision, le succès repose rarement sur des changements radicaux. Il se joue dans le micromonde des réglages précis.
Un écart de hauteur d’axe d’outil est un fléau silencieux, car il ne casse pas toujours l’outil instantanément. Au contraire, il réduit progressivement sa durée de vie, détériore les états de surface et provoque des erreurs dimensionnelles inexplicables qui laissent les opérateurs perplexes.
Lors de votre prochain réglage de tour, prenez une minute supplémentaire pour vérifier la hauteur d’axe d’outil. En alignant parfaitement vos plaquettes sur l’axe, vous éliminerez les bavures, prolongerez la durée de vie de vos outils et garantirez des pièces impeccables à la sortie de la machine.
Avez-vous déjà été confronté à une bavure inexplicable sur une pièce usinée ou à une durée de vie d’outil réduite lors d’un tournage ? Comment votre atelier vérifie-t-il la hauteur d’axe d’outil ? Partagez votre expérience dans les commentaires ci-dessous !
